Station totale robotisée Topcon LN50

Laser 3D d’implantation Topcon LN-50

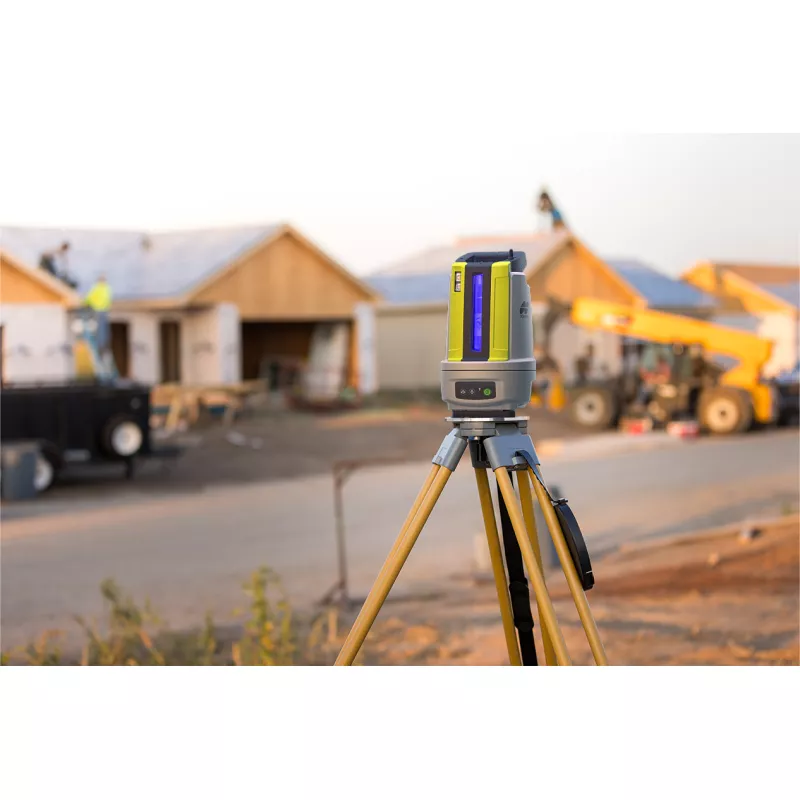

Compact et autonivelant, le Topcon LN-50 est un instrument robotisé conçu pour rendre l’implantation numérique plus accessible aux équipes de chantier. Associé à un prisme, à un contrôleur et au logiciel Topcon Digital Layout, il guide l’opérateur jusqu’aux coordonnées prévues pour matérialiser une canalisation, une réservation, un support, un ancrage ou l’emplacement d’un équipement.

• Implantation et mesure de points en trois dimensions
• Portée avec prisme jusqu’à 50 m
• Précision angulaire de 5 secondes d’arc
• Mise à niveau automatique par simple pression sur un bouton
• Suivi robotisé du prisme pour travailler seul
• Communication LongLink Bluetooth
• Compatibilité avec les flux de travail CAO et BIM
• Indice de protection IP65

Un instrument d’implantation 3D simple à déployer

Le LN-50 se situe entre les méthodes d’implantation manuelles et les stations totales robotisées destinées aux opérations topographiques avancées. Il a été conçu pour les entreprises qui souhaitent passer du mètre ruban et des plans papier à un processus numérique plus rapide, sans imposer à chaque utilisateur la maîtrise complète d’une station totale traditionnelle. Après installation sur un trépied, l’instrument se met à niveau automatiquement. Il se connecte ensuite au contrôleur de terrain et suit le prisme déplacé par l’opérateur. Le logiciel indique la direction et la distance restantes jusqu’au point sélectionné sur le plan.

Pourquoi utiliser le LN-50 dans les métiers de l’eau ?

Les ouvrages d’eau potable, d’assainissement et de traitement comportent de nombreux éléments dont la position doit être respectée : traversées de voiles, réservations, conduites, supports, pompes, vannes, équipements de dosage, armoires et points d’ancrage. Un décalage lors de l’implantation peut entraîner des reprises de béton, des adaptations de tuyauterie ou des difficultés au moment du montage. Le LN-50 permet de reporter directement les coordonnées issues du plan numérique sur l’ouvrage. Il aide ainsi les équipes à positionner les éléments avant le percement, le coulage, la fixation ou l’installation, puis à contrôler leur emplacement après exécution.

Applications du Topcon LN-50 sur les ouvrages hydrauliques

Le LN-50 peut notamment être utilisé pour :

• implanter les axes et passages de canalisations ;
• positionner les réservations dans les voiles et les dalles ;
• matérialiser les emplacements de fourreaux et de traversées ;
• reporter les points de fixation de supports de tuyauterie ;
• implanter les platines et les ancrages d’équipements ;
• positionner des pompes, skids, vannes et armoires techniques ;
• contrôler les points exécutés par rapport au projet ;
• relever des positions pour préparer un dossier de récolement ;
• mesurer des différences de hauteur sur un ouvrage ;
• travailler dans des locaux techniques où le GNSS est indisponible.

Les principaux avantages du Topcon LN-50

Une implantation réalisable par une seule personne

Le suivi robotisé du prisme permet à l’opérateur de se déplacer entre les points sans qu’une seconde personne reste en permanence derrière l’instrument. Cette organisation facilite les interventions sur les petits chantiers et libère un collaborateur pour d’autres tâches.

Une mise en station rapide

La mise à niveau automatique par un bouton réduit le nombre de réglages nécessaires au démarrage. Les guides lumineux et le fil à plomb laser facilitent le positionnement de l’instrument sur le point de station.

Un guidage numérique pas à pas

Le logiciel Topcon Digital Layout accompagne l’utilisateur dans les opérations de mise en station, de sélection des points, d’implantation et de mesure. Les indications affichées permettent de rejoindre progressivement la coordonnée recherchée.

Moins de reports manuels et de calculs intermédiaires

Les coordonnées sont extraites du fichier de projet ou créées dans le logiciel. L’équipe limite ainsi les chaînes de cotes, les mesures successives depuis plusieurs repères et les erreurs cumulées lors du report manuel.

Une solution compacte et mobile

Le LN-50 est conçu pour être déplacé facilement entre les zones de travail. Sa portée de 50 mètres répond aux besoins de nombreux locaux techniques, ouvrages de génie civil et bâtiments de taille intermédiaire.

Un flux de travail basé sur les plans numériques

Le LN-50 fonctionne avec le logiciel Topcon Digital Layout. Celui-ci permet d’importer des points issus de fichiers CAO ou BIM, de créer des points sur le terrain et de sélectionner les coordonnées à implanter. Le logiciel peut également enregistrer les points mesurés afin de documenter l’avancement ou de comparer l’exécution au projet. Les points peuvent être préparés en amont à partir des plans de tuyauterie, de génie civil ou d’équipements. Cette préparation évite à l’opérateur d’interpréter sur place une succession de cotes et lui permet de travailler à partir d’une liste de points clairement identifiés.

Comment réaliser une implantation avec le LN-50 ?

1. Préparer ou importer les points d’implantation à partir du plan CAO ou du modèle BIM.
2. Installer le LN-50 sur un trépied et lancer son auto-nivellement.
3. Mettre l’instrument en référence à partir de points connus sur le chantier.
4. Sélectionner dans Digital Layout le point à matérialiser.
5. Déplacer la canne porte-prisme en suivant les indications affichées sur le contrôleur.
6. Marquer le point lorsque les écarts horizontaux et verticaux sont conformes à la tolérance du chantier.
7. Enregistrer les points contrôlés ou relevés pour assurer le suivi de l’exécution.

La précision finale dépend de la qualité des points de référence, de la mise en station, du prisme, du fichier de projet et de la méthode utilisée. Les tolérances doivent être définies selon l’ouvrage et vérifiées par le responsable du chantier.

Caractéristiques techniques du Topcon LN-50

Éléments nécessaires pour utiliser le LN-50

Le LN-50 s’intègre dans une solution complète d’implantation. Selon la configuration retenue, le travail nécessite notamment :

• l’instrument Topcon LN-50 ;
• un trépied adapté ;
• une canne équipée d’un prisme compatible ;
• un contrôleur ou une tablette compatible ;
• le logiciel Topcon Digital Layout ;
• les fichiers de points ou les plans préparés pour le chantier ;
• des points de référence fiables sur l’ouvrage.

La composition exacte de l’offre, les licences logicielles, les accessoires, la formation et la garantie doivent être confirmés sur le devis FDS Pro.

Le LN-50 est-il adapté à votre besoin ?

Le Topcon LN-50 est particulièrement adapté aux entreprises qui recherchent une solution simple pour implanter des points dans un rayon de 50 mètres et qui souhaitent travailler à partir de plans numériques avec un seul opérateur. Une station totale robotisée plus avancée peut être préférable pour les grandes portées, les relevés topographiques complexes, les mesures sans prisme, les exigences de précision angulaire plus élevées ou les chantiers nécessitant davantage de fonctions de terrain. Le choix doit également tenir compte du format des plans disponibles, du nombre de points à implanter, des tolérances du projet, de la visibilité entre l’instrument et le prisme et de l’expérience des futurs utilisateurs.

Passez à l’implantation numérique avec FDS Pro

Le Topcon LN-50 permet de remplacer une partie des reports manuels par un processus numérique plus lisible et plus reproductible. Pour les ouvrages d’eau et d’assainissement, il contribue à positionner les canalisations, réservations, supports et équipements avant que les erreurs ne se transforment en reprises coûteuses.
