Sur les chantiers de distribution d'électricité, la qualité d'une connexion se joue en quelques millièmes de millimètre. Les matrices de sertissage NF Milwaukee sont conçues pour répondre à cette exigence : créer, à chaque intervention, une connexion mécanique irréprochable entre un conducteur cuivre et sa cosse, sans soudure, sans approximation, et dans le strict respect des normes NF applicables aux réseaux aériens basse tension (BT) et haute tension d'arrivée (HTA).
Ces matrices, disponibles en deux séries complémentaires — NF22 et NF13 — couvrent l'ensemble des sections de câbles cuivre rencontrées sur les lignes aériennes de distribution. Elles s'adressent aux techniciens réseaux, aux entreprises de travaux électriques, aux gestionnaires d'infrastructures et à toute équipe intervenant sur des réseaux régulés.
Un sertissage mal réalisé, c'est une connexion qui chauffe, une résistance de contact qui dérive dans le temps, et dans les cas les plus graves, un incident réseau. La forme hexagonale de ces matrices n'est pas anodine : elle garantit une répartition symétrique de l'effort de sertissage sur toute la périphérie du conducteur, éliminant les zones de contrainte localisées qui fragilisent la connexion.
Contrairement à la soudure — encore utilisée dans certains contextes mais progressivement abandonnée sur les réseaux de distribution —, le sertissage mécanique ne génère aucune dégradation thermique du câble. La connexion obtenue est reproductible à l'identique d'un opérateur à l'autre, d'un chantier à l'autre. C'est précisément ce que recherchent les distributeurs d'énergie et les collectivités qui imposent des protocoles d'exécution stricts.
Sur une intervention de maintenance en ligne aérienne, le gain de temps est également significatif : un sertissage bien préparé s'effectue en quelques secondes, contre plusieurs minutes pour une soudure avec les risques de reprise associés. Les équipes terrain qui travaillent au quotidien sur des volumes importants de raccordements connaissent bien cet écart.
| Paramètre | Détail |
|---|---|
| Fabricant | Milwaukee |
| Séries disponibles | NF22, NF13 |

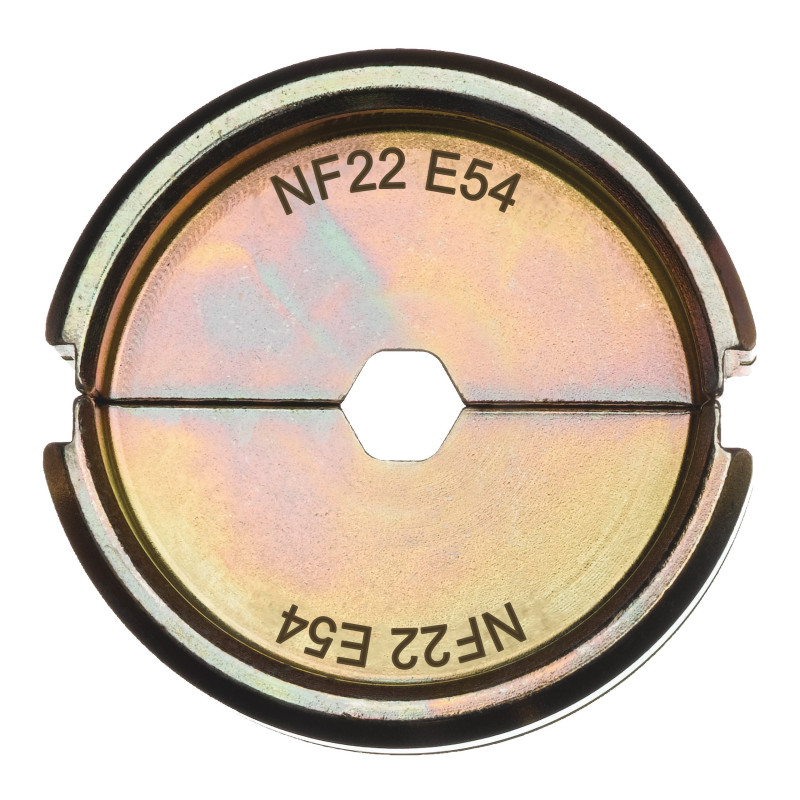

| Exemple de référence (NF22) | NF22 E54 — MPN 4932479399 — EAN 4058546371937 |
| Code imprimé (ex. NF22 E54) | E54 |
| Forme | Hexagonale |
| Taille matrice NF22 E54 (mm²) | 7,07 |
| Type d'application | Ligne aérienne cuivre BT / HTA |
| Contenu du pack | 1 matrice de sertissage |
| Conformité | Normes NF — compatibilité pinces à sertir professionnelles |
La diversité des sections de câbles rencontrées sur les réseaux de distribution oblige les équipes à disposer d'un jeu complet de matrices. La gamme Milwaukee répond à ce besoin avec deux séries bien différenciées :
La série NF13 se distingue par des déclinaisons à double empreinte (notation 2x9, 2x18…), adaptées aux connecteurs nécessitant deux points de sertissage sur une même connexion — une configuration fréquente sur certains types de jonctions de ligne aérienne en réseaux torsadés ou en câbles à isolation synthétique.
Constituer un kit complet à partir de ces deux séries permet d'intervenir sans contrainte sur l'ensemble des calibres rencontrés, du câble de faible section en dérivation jusqu'aux conducteurs principaux de forte section en artère principale.
Les matrices de sertissage NF Milwaukee se retrouvent dans les coffres de nombreux profils professionnels, souvent dans des situations où la fiabilité de la connexion n'est pas négociable :
Dans tous ces cas, le choix de la matrice n'est pas anodin. Une référence incorrecte — même légèrement — peut aboutir à un sertissage sous-dimensionné ou à une déformation du conducteur, deux défauts qui ne se révèlent parfois qu'après plusieurs mois de mise en service.
Les matrices NF Milwaukee sont conçues pour fonctionner avec des pinces à sertir professionnelles compatibles avec le standard NF. Avant toute mise en œuvre sur chantier, quelques points méritent attention :
Le marquage NF porté par ces matrices n'est pas un simple argument commercial : il conditionne l'acceptation des travaux par les gestionnaires de réseaux. En France, les travaux de raccordement sur les réseaux publics de distribution d'électricité imposent l'utilisation de matériels certifiés ou homologués selon des référentiels techniques précis. Une connexion réalisée avec une matrice non conforme peut être refusée lors des contrôles de réception, entraînant des reprises coûteuses.
Les normes NF applicables au sertissage des conducteurs cuivre aériens encadrent notamment la force de sertissage minimale, la géométrie d'empreinte et la résistance de contact admissible. Ces exigences sont directement intégrées dans la conception des matrices Milwaukee, ce qui explique leur adoption par des équipes travaillant pour des maîtres d'ouvrage exigeants en matière de traçabilité et de conformité.
Une matrice de sertissage est un outil de précision : sa géométrie d'empreinte doit être préservée tout au long de sa durée de vie. Quelques précautions simples suffisent à garantir des résultats constants dans le temps :
Le choix se fait en croisant deux critères : la section nominale du conducteur cuivre (exprimée en mm²) et le type de cosse ou connecteur utilisé. Chaque référence de la gamme NF22 ou NF13 correspond à une combinaison précise de ces deux paramètres. En cas de doute, se référer à la documentation technique du fabricant de cosses ou aux prescriptions du cahier des charges du distributeur d'énergie concerné — ils précisent généralement la référence de matrice à employer.
Les deux séries correspondent à des familles de connecteurs différentes, avec des géométries d'empreinte distinctes. La série NF13 inclut notamment des déclinaisons à double point de sertissage (notées 2x9 ou 2x18), utilisées sur certains types de jonctions où deux sertissages décalés sont nécessaires pour assurer la tenue mécanique et électrique de la connexion. Il est impératif de ne pas interchanger une matrice NF22 avec une référence NF13, même si les codes numériques semblent proches.
Non, la compatibilité n'est pas universelle. Ces matrices sont conçues pour des pinces à sertir professionnelles dont l'architecture de logement correspond au standard Milwaukee NF. Avant d'acquérir des matrices supplémentaires, il convient de vérifier la compatibilité avec l'outil de sertissage en service — Milwaukee précise dans sa documentation les références de pinces associées à chaque série de matrices. Utiliser une matrice dans une pince incompatible risque d'endommager la matrice et de produire des sertissages non conformes.
Les gestionnaires de réseaux publics de distribution d'électricité (comme Enedis) imposent l'utilisation de matériels homologués ou certifiés pour garantir la traçabilité et la reproductibilité des interventions. Le marquage NF atteste que la matrice a été conçue et fabriquée selon un référentiel technique précis, couvrant notamment la résistance mécanique, la géométrie d'empreinte et la compatibilité avec les conducteurs cuivre nus ou isolés utilisés sur les lignes aériennes. Sur les chantiers soumis à réception par le gestionnaire de réseau, l'utilisation de matrices non marquées NF peut entraîner le refus des connexions réalisées.
Il n'existe pas de durée de vie exprimée en nombre de cycles fixée universellement, car l'usure dépend des conditions d'utilisation, de la section des câbles travaillés et de l'entretien de la matrice. En pratique, une matrice correctement entretenue — empreintes nettoyées régulièrement, stockage approprié, absence de chocs — peut durer plusieurs centaines de cycles sans perte notable de précision. Le critère de remplacement est avant tout visuel et dimensionnel : dès qu'une déformation ou une ébréchure de l'empreinte est constatée, la matrice doit être mise au rebut pour ne pas compromettre la qualité des connexions.
