Matrices de sertissage Q Milwaukee — Le sertissage sans cuivre au niveau des exigences professionnelles

Sur un chantier électrique ou réseau, la qualité d'un raccordement se joue à la matrice. Les matrices de sertissage Q Milwaukee, disponibles en séries Q22 et Q13 pour des sections de conducteurs allant de 16 à 95 mm², sont conçues pour les professionnels qui ne peuvent pas se permettre un défaut de connexion. Conformes aux normes DIN 46234, DIN 46230 et DIN 46341, elles couvrent l'ensemble des types de bornes sans cuivre en usage dans les installations électriques, industrielles et de réseaux.

Ce qui distingue ces matrices sur le terrain, c'est leur constance : d'un sertissage à l'autre, la géométrie de compression reste identique. Pas de micro-jeu, pas de variation d'effort, pas de reprise à faire. Pour un électricien qui câble une armoire de commande de plusieurs dizaines de points, ou pour un technicien réseau qui intervient sur les équipements de pompage d'un site Veolia ou SAUR, cette reproductibilité n'est pas un confort — c'est une nécessité.

Ce que fait réellement une matrice de sertissage Q

Une matrice de sertissage est l'élément actif de la pince : c'est elle qui donne la forme finale à la connexion. Insérée dans la pince à sertir compatible, elle vient comprimer la borne sans cuivre autour du conducteur dénudé selon une géométrie calculée pour maximiser la surface de contact électrique tout en assurant la tenue mécanique. Une matrice mal dimensionnée — même de quelques dixièmes de millimètre — entraîne soit un sous-sertissage (connexion instable, résistance de contact élevée), soit une sur-compression (conducteur fragilisé, risque de rupture en service).

La conception des matrices Q Milwaukee intègre des tolérances dimensionnelles très strictes, de l'ordre de ±0,1 mm, sur des aciers alliés traités thermiquement. En pratique, cela se traduit par des matrices qui conservent leurs cotes après des centaines de cycles de sertissage, sans déformation progressive des arêtes de cavité — un point de défaillance fréquent sur les matrices d'entrée de gamme.

Trois normes DIN, une seule matrice : pourquoi c'est important

La triple conformité aux normes DIN n'est pas un argument marketing accessoire. Elle détermine directement l'éligibilité d'un outil aux marchés publics et aux cahiers des charges des grands donneurs d'ordre. Voici ce que recouvre chacune de ces normes dans la pratique :

• DIN 46234 : régit les bornes sans cuivre à contact à vis, les plus répandues dans les armoires de distribution tertiaires et industrielles. La norme spécifie les dimensions du logement de borne et les efforts de serrage admissibles.
• DIN 46230 : concerne les bornes à connexion ressort, prisées pour les montages rapides et les environnements soumis aux vibrations. Le profil de sertissage doit être particulièrement maîtrisé pour ne pas déformer le mécanisme de rappel.
• DIN 46341 : couvre les bornes enfichables utilisées dans les appareillages modulaires et les équipements de télémesure. La précision dimensionnelle est ici critique pour garantir l'embrochage sans effort excessif après sertissage.

Pour un technicien qui intervient sur des installations mixtes — ce qui est la règle plutôt que l'exception dans les réseaux d'eau ou les sites industriels multi-équipements — cette compatibilité triple évite d'avoir à changer de matrice selon le type de borne rencontré, à condition de rester dans la même section de conducteur.

Séries Q22 et Q13 : comment se repérer dans la gamme

La gamme Milwaukee couvre deux séries, différenciées par leur compatibilité pince plutôt que par leurs performances de sertissage :

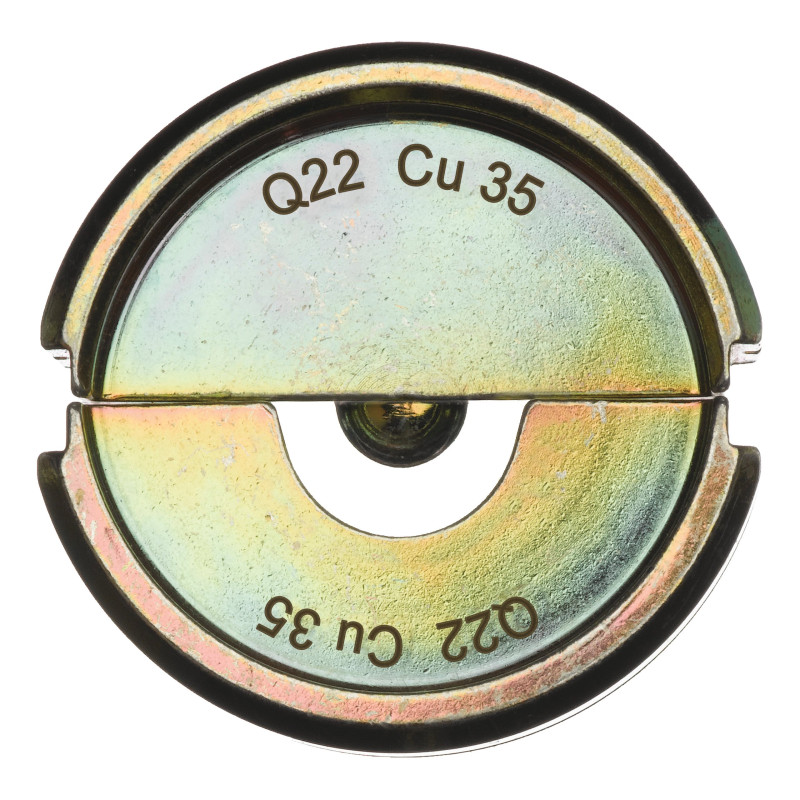

• Série Q22 : Q22 CU 16, Q22 CU 25, Q22 CU 35, Q22 CU 50, Q22 CU 70 — sections de 16 à 70 mm²
• Série Q13 : Q13 CU 16, Q13 CU 25, Q13 CU 35, Q13 CU 50, Q13 CU 70, Q13 CU 95 — sections de 16 à 95 mm², avec l'extension à 95 mm² exclusive à cette série

Le chiffre après « Q » (22 ou 13) identifie la pince réceptrice, pas la capacité de sertissage. Les chiffres suivants (16, 25, 35, 50, 70, 95) indiquent la section de conducteur en mm² pour laquelle la matrice est calibrée. Un électricien qui possède une pince Q22 ne peut pas utiliser des matrices Q13, même si les sections se recoupent — les logements de fixation sont différents. Vérifier ce point en amont évite bien des déboires sur chantier.

La série Q13 s'impose naturellement dès qu'on travaille sur des câbles de 95 mm², typiques des alimentations de pompes de relevage de forte puissance ou des départs moteurs en milieu industriel lourd.

Pourquoi le sertissage sans cuivre change les pratiques terrain

Les bornes sans cuivre — principalement en aluminium ou en alliages techniques — ont progressivement remplacé les bornes cuivre sur de nombreux segments professionnels, pour des raisons à la fois économiques et techniques. Le sertissage de ces bornes demande une matrice adaptée : la dureté du matériau, la géométrie du logement et la tolérance de compression diffèrent significativement du cuivre.

Sur le plan de la durabilité en service, les connexions sur bornes sans cuivre correctement sertie sont pratiquement insensibles à la corrosion galvanique — un avantage décisif dans les environnements humides, comme les stations de pompage, les galeries d'assainissement ou les armoires extérieures des réseaux de distribution. Un électricien intervenant sur un réseau géré par GRDF, par exemple, sait que la moindre reprise de connexion dans une zone à risque représente une procédure lourde : autant que le sertissage soit irréprochable dès le premier passage.

Situations d'usage concrètes

Les matrices de sertissage Q Milwaukee trouvent leur place dans un éventail large d'applications professionnelles :

• Armoires de commande industrielles : câblage des départs moteurs, connexion des variateurs de fréquence, repiquage sur jeux de barres — sections 35 à 70 mm² les plus sollicitées
• Tableaux de distribution tertiaires et résidentiels haut de gamme : connexions en tête de tableau, liaisons équipotentielles principales
• Stations de pompage et réseaux d'eau : alimentation des pompes submersibles, raccordement des capteurs de pression et de débit sur installations SCADA
• Réseaux de gaz : connexions des équipements de régulation et de comptage, où la continuité de service est un critère réglementaire
• Data centers et locaux techniques : câblage des alimentations de secours, connexion des onduleurs et des tableaux de distribution basse tension
• BTP et génie électrique : installations permanentes sur ouvrages d'art, tunnels, parkings souterrains

Choisir la bonne matrice : méthode en quatre points

La sélection d'une matrice de sertissage Q se fait selon une logique simple mais qui ne tolère pas l'approximation.

1. Identifier la section exacte du conducteur. Elle figure sur la gaine du câble ou dans le schéma d'installation. Une section de 35 mm² appelle une matrice CU 35, pas une CU 25 ou CU 50 — même si l'écart semble faible visuellement.

2. Vérifier la série compatible avec votre pince à sertir. Consultez la documentation de la pince : elle indique clairement si elle accepte les matrices Q22 ou Q13. En cas de doute, le numéro de série de la pince suffit pour identifier la compatibilité.

3. Contrôler le type de borne utilisé. Les trois normes DIN couvertes par ces matrices englobent la quasi-totalité des bornes sans cuivre du marché professionnel européen. Si la borne est normée DIN 46234, 46230 ou 46341, la matrice Q Milwaukee y est directement applicable.

4. Exécuter le sertissage dans les règles. Conducteur dénudé sur 8 à 10 mm selon le diamètre, positionné centré dans la cavité, pince actionnée jusqu'à fermeture complète du mécanisme. Un test de traction manuel après chaque sertissage permet de valider la tenue mécanique avant mise en service.

Entretien et conservation des matrices

Une matrice bien entretenue accompagne plusieurs centaines de chantiers sans perte de précision. Les précautions sont simples : inspection visuelle avant chaque utilisation pour détecter une déformation des arêtes de cavité, nettoyage à sec des logements après chaque session de sertissage pour éviter l'accumulation de résidus d'isolant, stockage dans un rangement dédié par section pour retrouver instantanément la bonne matrice en chantier. Une usure progressive des arêtes est normale ; une déformation ou une fissure visible impose le remplacement immédiat — le coût d'une matrice est sans commune mesure avec celui d'une connexion défaillante en service.

Spécifications techniques — Matrices de sertissage Q Milwaukee

Questions fréquentes — Matrices de sertissage Q Milwaukee

Comment savoir si une matrice Q22 est compatible avec ma pince à sertir Milwaukee ?

La compatibilité entre une matrice et une pince repose sur la série, pas sur la section de conducteur. Une matrice Q22 s'insère uniquement dans une pince conçue pour recevoir la série Q22, et une matrice Q13 dans une pince Q13. Cette information est systématiquement indiquée dans la documentation technique de la pince, et peut également être vérifiée via le numéro de modèle de l'outil. Mélanger les séries est impossible mécaniquement — les logements de fixation diffèrent — ce qui élimine le risque d'erreur d'assemblage.

Quelle est la différence entre une matrice Q22 CU 35 et une Q13 CU 35 pour le même conducteur ?

Les deux matrices sont calibrées pour sertir un conducteur de 35 mm² sur une borne sans cuivre et offrent des performances de sertissage équivalentes sur ce critère. La différence est purement mécanique : elles ne s'adaptent pas aux mêmes pinces à sertir. Le choix entre Q22 et Q13 dépend donc exclusivement de la pince disponible en atelier ou sur chantier. Si vous travaillez régulièrement jusqu'à 95 mm², la série Q13 est la seule à couvrir cette section et s'impose naturellement comme référence principale.

Est-ce que les matrices de sertissage Q Milwaukee sont utilisables sur des bornes en cuivre ?

Ces matrices sont spécifiquement calibrées pour les bornes sans cuivre, conformément aux normes DIN 46234, 46230 et 46341 qui définissent des géométries de logement propres à ces matériaux. Les utiliser sur des bornes cuivre entraînerait un profil de compression inadapté, avec un risque de sous-sertissage ou de déformation de la borne. Pour le sertissage de cosses et embouts cuivre, Milwaukee propose d'autres gammes de matrices dédiées.

Combien de sertissages peut-on réaliser avec une matrice Q Milwaukee avant de devoir la remplacer ?

Il n'existe pas de limite forfaitaire officielle exprimée en nombre de cycles, car la durée de vie dépend des conditions d'utilisation, de l'entretien et des sections travaillées — les sections les plus lourdes (70 à 95 mm²) sollicitent davantage les arêtes de cavité. En pratique, des centaines de sertissages sont réalisables sans perte de précision mesurable grâce à l'acier allié traité thermiquement. Le critère de remplacement à retenir est visuel : toute déformation des arêtes ou fissure dans la cavité impose le retrait immédiat de la matrice, indépendamment du nombre de cycles effectués.

Pourquoi les normes DIN 46234, 46230 et 46341 sont-elles exigées dans les marchés publics de réseaux ?

Ces trois normes DIN définissent des critères précis de dimensionnement, de tenue mécanique et de performance électrique pour les connexions sur bornes sans cuivre. Les grands donneurs d'ordre des réseaux publics — distribution d'eau, assainissement, gaz — les intègrent dans leurs cahiers des charges techniques pour garantir l'interopérabilité des équipements et la pérennité des installations sur des décennies. Un outil non conforme à ces normes expose l'entreprise intervenante à un refus de réception de travaux, voire à une mise en cause de sa responsabilité en cas de défaillance de connexion en service.
