Couronnes diamant à sec avec aspiration DCHXL - 4932399753

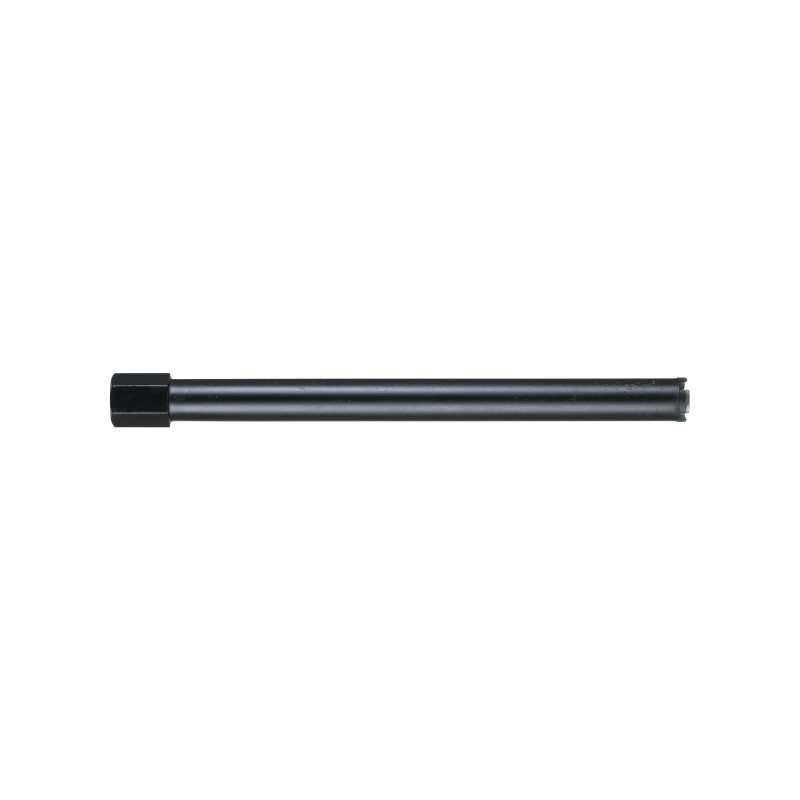

Couronne diamant à sec DCHXL Milwaukee — Carottage sans eau avec aspiration intégrée

Sur un chantier urbain de détection de réseaux, l'eau est souvent une contrainte de trop : chaussée à protéger, riverains à ménager, délai serré. La couronne diamant à sec DCHXL répond précisément à ce contexte. Conçue pour le forage en rotation pure sans apport d'eau, elle embarque un système d'aspiration FIXTEC CLR qui capture les poussières à la source, et des segments soudés au laser de 10 mm de hauteur qui tiennent sur la durée — même sur brique silico-calcaire dense ou grès très dur. Disponible en douze diamètres allant de 38 à 152 mm, chacun au filetage 1 ¼" UNC, elle couvre l'essentiel des besoins de carottage rencontrés par les techniciens réseaux, les équipes de génie civil et les entreprises de canalisation.

Ce que les segments soudés au laser changent concrètement sur le terrain

La soudure laser des segments diamantés n'est pas un argument marketing : c'est une différence mesurable en durée de vie. Contrairement à la brasure conventionnelle à l'argent, le laser crée une liaison métallurgique entre la matrice diamantée et le corps en acier, sans zone thermiquement affectée fragilisée. Résultat sur chantier : les segments ne se décrochent pas en cours de forage, même quand la couronne rencontre un noyau dur inattendu dans la maçonnerie.

La hauteur de 10 mm des segments joue aussi un rôle clé. Une couronne standard tourne souvent autour de 7 à 8 mm. Ces deux millimètres supplémentaires représentent une réserve d'abrasif qui se traduit par un nombre de mètres forés significativement supérieur avant remplacement — un avantage direct sur le coût total de possession pour les équipes qui tournent en cadence soutenue.

Aspiration FIXTEC CLR : pourquoi c'est devenu un critère non négociable

La poussière de silice cristalline est classée cancérogène de catégorie 1A par le CIRC. Sur un chantier de carottage sec sans extraction, les concentrations peuvent dépasser en quelques minutes les valeurs limites d'exposition professionnelle (VLEP) fixées à 0,1 mg/m³ en France. Le système FIXTEC CLR intégré à la couronne DCHXL répond directement à cette réglementation en canalisant les résidus de forage vers un groupe d'aspiration dédié.

Au-delà de la conformité réglementaire, l'aspiration continue améliore sensiblement la qualité du carottage : les débris évacués ne viennent pas colmater les gorges entre les segments, ce qui maintient l'agressivité de coupe et réduit l'échauffement de la couronne. En pratique, les opérateurs observent une meilleure régularité des parois du carotte et moins d'interruptions pour souffler la couronne.

• Captage des poussières de silice en continu, conforme aux exigences de santé au travail
• Meilleure visibilité de l'axe de perçage tout au long de l'intervention
• Évacuation des débris qui préserve la tenue thermique des segments
• Adaptée aux environnements confinés : tranchées, caves, locaux techniques

Rotation pure : une contrainte d'usage qui conditionne tout le reste

La couronne DCHXL fonctionne exclusivement en mode rotation sans percussion. Ce point est souvent sous-estimé par les équipes qui passent d'un outil à l'autre sur chantier : brancher une couronne diamant sur une perforatrice en mode mixte, même une seule fois, suffit à détruire les segments par micro-chocs répétés. La liaison laser, aussi solide soit-elle, n'est pas conçue pour absorber des impacts axiaux.

Le démarrage du carottage nécessite par ailleurs une unité de centrage composée de stabilisateurs radiaux (étoiles de centrage), d'une tige de guidage et d'un foret pilote SDS-plus. Cette unité est indispensable pendant le préperçage pour éviter tout dérapage latéral qui fracturerait les segments dès la mise en appui. Une fois le trou amorcé sur environ 50 mm, l'unité est retirée et la couronne travaille en autonomie.

En termes de vitesse de rotation, la pratique terrain recommande :

• Petits diamètres (38 à 68 mm) : 800 à 1 200 tr/min selon la dureté du support
• Diamètres intermédiaires (82 à 117 mm) : 300 à 600 tr/min
• Grands diamètres (122 à 152 mm) : 60 à 200 tr/min, avec pauses de refroidissement régulières

Matériaux compatibles : où la DCHXL excelle et où elle trouve ses limites

La formulation des segments a été optimisée pour des matériaux présentant une dureté élevée mais une structure abrasive modérée — typiquement la brique silico-calcaire et le grès très dur. Sur ces substrats, la couronne progresse vite, s'use peu et produit un carotte net. Sur du béton armé, le comportement est acceptable pour des interventions ponctuelles, mais l'usure des segments s'accélère notablement au contact des armatures. Le granit, le marbre dense et les pierres reconstituées sont hors du domaine d'application de cet outil.

Une gamme de douze diamètres pour couvrir l'ensemble des situations de carottage

La série DCHXL est déclinée de 38 à 152 mm, tous avec le filetage 1 ¼" UNC qui s'impose comme standard dans le carottage professionnel. Ce filetage assure une compatibilité directe avec la grande majorité des colonnes de forage et des perforateurs portables équipés pour la rotation pure. Pas besoin d'adaptateur intermédiaire qui fragilise la reprise de couple.

• DCHXL 38 mm — accès aux petits réseaux, détection, inspection
• DCHXL 52 mm
• DCHXL 68 mm
• DCHXL 82 mm
• DCHXL 102 mm — passage de fourreaux et gaines
• DCHXL 107 mm
• DCHXL 112 mm
• DCHXL 117 mm
• DCHXL 122 mm
• DCHXL 127 mm
• DCHXL 132 mm
• DCHXL 152 mm — passages de gros calibres, repérage structural

Chaque diamètre est disponible à l'unité, ce qui permet à une équipe de constituer précisément son kit en fonction de ses interventions courantes sans acheter un coffret entier.

Spécifications techniques complètes de la gamme DCHXL

Protocole d'utilisation sur chantier pour maximiser la durée de vie

L'expérience des équipes terrain qui utilisent ce type de couronne au quotidien converge vers quelques bonnes pratiques simples mais déterminantes :

• Assemblage de l'unité de centrage en premier — étoiles de centrage, tige de guidage et foret pilote SDS-plus montés et vérifiés avant mise en rotation.
• Préperçage à vitesse modérée jusqu'à une profondeur d'environ 50 mm pour ancrer l'axe de forage.
• Retrait de l'unité de centrage une fois le trou amorcé, sans déplacer la machine.
• Connexion de l'aspiration avant de reprendre la rotation — ne jamais forer sans que le groupe d'extraction soit en fonctionnement.
• Pauses de refroidissement toutes les deux à trois minutes sur les grands diamètres ou les matériaux durs : la chaleur est le premier ennemi des segments.
• Nettoyage des gorges entre deux carottages pour éviter le colmatage par les fines.

Questions fréquentes — Couronne diamant à sec DCHXL Milwaukee

Peut-on utiliser la couronne DCHXL sur un perforateur SDS-plus classique ?

Non, la couronne DCHXL est équipée d'un filetage 1 ¼" UNC qui n'est pas compatible avec les mandrins SDS-plus ou SDS-max des perforateurs standards. Elle nécessite une perceuse ou une colonne de forage diamant équipée du même filetage et fonctionnant en mode rotation pure — sans percussion. Utiliser cet outil sur une machine à percussion, même une seule fois, endommage irrémédiablement les segments soudés au laser.

Comment savoir quelle vitesse de rotation appliquer selon le diamètre de la couronne ?

La vitesse périphérique de coupe optimale pour ce type de segment diamanté se situe entre 3 et 5 m/s. En pratique, cela correspond à environ 800-1 200 tr/min pour les petits diamètres (38-68 mm), 300-600 tr/min pour les diamètres intermédiaires, et 60-200 tr/min pour les couronnes de 122 mm et au-dessus. Une rotation trop rapide génère une chauffe excessive des segments ; trop lente, elle entraîne un polissage de la surface de coupe qui réduit l'efficacité.

Est-ce que la couronne DCHXL peut percer du béton armé en carottage sec ?

Le béton armé n'est pas le domaine d'application principal de la DCHXL : la formulation des segments est calibrée pour des matériaux de type brique silico-calcaire et grès très dur. Sur du béton armé, la couronne peut s'en sortir de façon ponctuelle, mais l'usure des segments s'accélère fortement au contact des aciers, et le risque de surchauffe augmente sans refroidissement à l'eau. Pour un usage régulier sur béton armé, une couronne avec aspiration d'eau et des segments à formulation plus dure sera plus adaptée.

Pourquoi l'unité de centrage est-elle obligatoire et pas seulement recommandée ?

Sans unité de centrage, la couronne entre en contact avec le matériau sur un ou deux segments seulement au lieu de toute la couronne, ce qui crée des micro-chocs latéraux qui peuvent fissurer ou décrocher les segments dès les premières secondes. L'unité — composée d'étoiles de centrage, d'une tige de guidage et d'un foret pilote — assure une mise en appui concentrique parfaite. C'est une contrainte technique, pas un accessoire optionnel : Milwaukee l'indique explicitement dans les prescriptions d'utilisation de la gamme DCHXL.

Combien de carottages peut-on espérer réaliser avant de changer la couronne DCHXL ?

La durée de vie dépend fortement du diamètre choisi, du matériau foré et du respect du protocole d'utilisation. Sur brique silico-calcaire avec aspiration active et pauses de refroidissement respectées, les retours terrain indiquent typiquement plusieurs centaines de carottages de 150-200 mm de profondeur pour les petits diamètres, et plusieurs dizaines pour les grands formats. Un facteur déterminant reste le nettoyage régulier des gorges : un segment colmaté par les fines chauffe deux fois plus vite et s'use prématurément.
