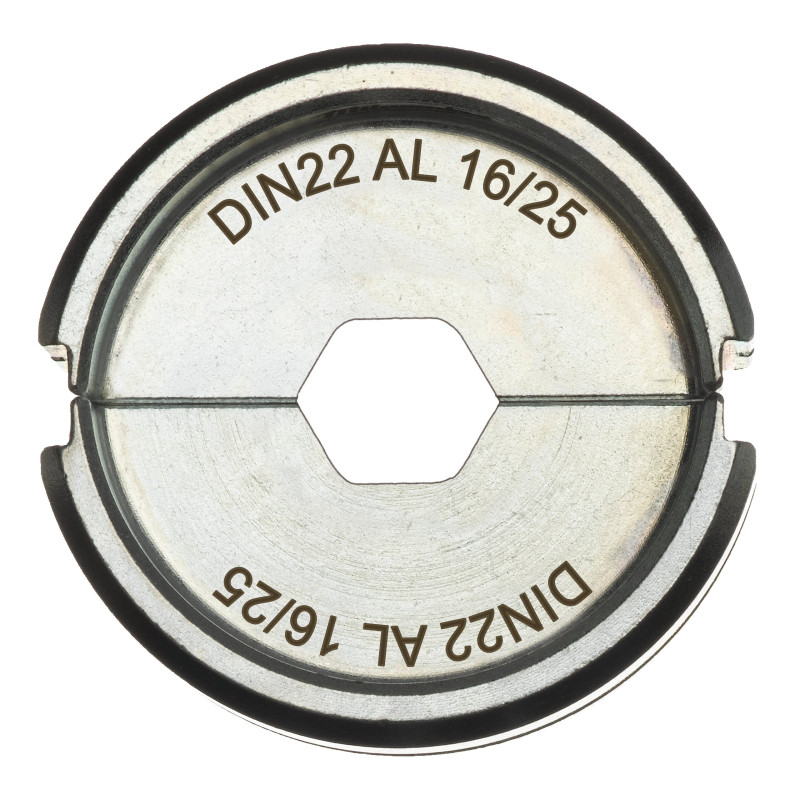

Sur un chantier de raccordement réseau ou lors d'une intervention de maintenance électrique, le sertissage d'un câble aluminium ne souffre aucune approximation. La gamme de matrices de sertissage DIN Aluminium Milwaukee couvre l'ensemble des sections couramment rencontrées sur le terrain, du 16/25 mm² au 300 mm², en deux configurations distinctes — DIN22 et DIN13 — pour s'adapter aussi bien aux petites installations qu'aux liaisons haute puissance. Ce sont des accessoires d'atelier et de chantier conçus pour des professionnels qui ne peuvent pas se permettre de refaire un sertissage.
La question revient souvent chez les techniciens réseau : pourquoi privilégier le sertissage à d'autres méthodes de raccordement pour les câbles aluminium ? La réponse tient à la nature même du métal. L'aluminium est sujet à l'oxydation de surface et présente un coefficient de dilatation thermique supérieur à celui du cuivre. Une connexion vissée, même serrée correctement, finira par se dégrader sous l'effet des cycles thermiques successifs, créant une résistance de contact qui s'accroît avec le temps — et dans le pire des cas, un échauffement localisé dangereux.
Le sertissage mécanique, lui, déforme plastiquement la cosse et le conducteur ensemble. Il crée une zone de contact en déformation permanente, imperméable à l'oxydation secondaire et stable dans la durée. Sur les réseaux gérés par des opérateurs tels que Veolia ou SAUR, où les câbles de détection et d'alimentation peuvent rester enfouis plusieurs décennies, c'est précisément cette stabilité qui est exigée par les cahiers des charges techniques.
Les matrices de cette gamme sont conformes à trois référentiels normatifs complémentaires :
Ces certifications ne sont pas de simples mentions commerciales. Elles impliquent que la géométrie hexagonale de chaque matrice respecte des cotes usinées avec des tolérances serrées, garantissant une compression uniforme sur 360° sans zone de sous-sertissage. Pour un gestionnaire de réseau qui doit archiver ses rapports d'intervention et démontrer la conformité réglementaire de ses installations, disposer de matrices certifiées DIN est une exigence documentaire autant qu'une nécessité technique.
L'un des problèmes les plus fréquents sur chantier est simple : arriver avec la mauvaise matrice. Milwaukee a structuré sa gamme pour éliminer ce risque, en couvrant l'ensemble du spectre des sections câble utilisées en électrotechnique professionnelle :
Chaque matrice porte un code imprimé en clair — "12" pour la 16/25, par exemple — qui permet une identification immédiate même dans un sac d'outillage peu éclairé. Un détail qui évite les confusions et fait gagner du temps lors des interventions sous pression.
| Caractéristique | Spécification |
|---|---|
| Gamme de sections couvertes | 16/25 mm² à 300 mm² |
| Configurations disponibles | DIN22 et DIN13 |
| Forme de compression | Hexagonale (Hex) |
| Matériau câble compatible | Aluminium et alliages aluminium |
| Normes applicables | DIN 46267 Parties 1 et 2, DIN 46329, DIN EN 50182 |
| Référence exemple (16/25 mm²) | DIN22 AL 16/25 — MPN 4932451771 — EAN 4002395279623 |
| Code imprimé (16/25 mm²) | 12 |
| Conditionnement | 1 unité par emballage |
| Identification | Section gravée/imprimée sur chaque matrice |
| Compatibilité | Tout connecteur ou cosse aluminium conforme aux normes DIN référencées |
Chaque référence de la gamme est conditionnée à l'unité : une matrice, un emballage. Cette logique permet de compléter un jeu existant sans racheter de doublons, ou de constituer progressivement un assortiment calé sur les sections effectivement travaillées dans son activité. Un technicien spécialisé dans les réseaux de distribution moyenne tension n'a pas les mêmes besoins qu'un électricien intervenant sur des colonnes montantes d'immeuble — et l'achat à l'unité respecte cette réalité.
Sur un chantier de renouvellement de réseau d'eau potable, les câbles de détection et de continuité de masse sont souvent en aluminium, tirés en tranchée sur plusieurs centaines de mètres. Lorsqu'une jonction doit être reprise — suite à une coupure accidentelle lors de travaux de voirie, par exemple — le technicien doit rétablir la continuité électrique sans créer de point faible dans l'installation. Sortir la matrice correspondant exactement à la section du câble en place, sertir la cosse en quelques secondes avec la pince adaptée, et l'intervention est close. Pas de reprise, pas de risque de déconnexion différée.
Dans un contexte d'installation neuve sur poste de transformation, le câbleur travaillant sur des sections 240 ou 300 mm² sait que la fiabilité du sertissage conditionne la durée de vie de toute la liaison. Une matrice mal dimensionnée — ou pire, une improvisation avec une matrice cuivre sur un câble alu — peut générer une résistance de contact qui ne se détectera qu'après plusieurs mois de fonctionnement, lors d'une chauffe anormale. Les matrices DIN Aluminium Milwaukee éliminent cette variable en garantissant une géométrie de compression strictement adaptée au métal traité.
Pour les équipes de maintenance qui interviennent régulièrement sur des installations enfouies en environnement humide, la tenue dans le temps de la matrice elle-même est aussi un sujet. L'aluminium utilisé conserve ses caractéristiques mécaniques sans entretien particulier, y compris après plusieurs saisons de stockage en van ou en armoire d'atelier.
La première règle est de mesurer la section réelle du câble, et non de se fier à l'étiquette de câble ou à la mémoire. Une erreur d'un calibre peut suffire à compromettre la qualité du sertissage. Une fois la section identifiée, il faut également vérifier la série (DIN22 ou DIN13), qui correspond à des diamètres extérieurs de cosse différents pour une même section de conducteur — la DIN13 étant généralement associée à des cosses plus compactes utilisées dans certaines applications télécom et signalisation.
Pour le stockage, un rangement dans une boîte ou une pochette étiquetée par section évite les pertes de temps. Les matrices peuvent être intégrées à un jeu complet organisé sur une platine aimantée dans le véhicule d'intervention, ou rangées par section croissante dans un étui rigide. L'identification visuelle rapide est facilitée par le code imprimé sur chaque pièce.
La distinction entre DIN22 et DIN13 porte sur les dimensions extérieures des cosses et connecteurs compatibles, pas sur la section du conducteur lui-même. La DIN22 correspond aux cosses de compression standard utilisées en distribution électrique BT et HTA, tandis que la DIN13 s'applique à des cosses plus compactes, courantes en signalisation et en télécom. Pour choisir correctement, il faut identifier la référence normative de la cosse ou du connecteur fourni, qui indique explicitement la série compatible.
Ces matrices sont conçues pour s'adapter aux têtes de pinces à sertir hydrauliques ou mécaniques acceptant un logement de matrice au format Milwaukee. La compatibilité avec d'autres marques dépend du système de fixation propre à chaque pince — certains fabricants utilisent des systèmes propriétaires qui ne permettent pas l'interchangeabilité. Il est recommandé de vérifier la compatibilité avec la pince utilisée avant commande, notamment sur les critères de dimensions d'insertion et de système de verrouillage.
Les matrices cuivre et aluminium ne présentent pas les mêmes cotes de compression, car les cosses et connecteurs aluminium ont des parois et des diamètres intérieurs différents de leurs équivalents cuivre. Utiliser une matrice cuivre sur une cosse aluminium peut produire un sous-sertissage (compression insuffisante, tenue mécanique médiocre) ou un sur-sertissage (déformation de la cosse, fragilisation du conducteur). Par ailleurs, les normes DIN 46267 et EN 50182 définissent des géométries spécifiques à l'aluminium que seules les matrices prévues à cet effet respectent.
La durée de vie d'une matrice dépend principalement des conditions d'utilisation et de la force appliquée lors du sertissage. En usage professionnel normal, avec une pince correctement calibrée, une matrice Milwaukee peut supporter plusieurs centaines de cycles sans perte de précision mesurable. Le signal d'usure à surveiller est l'apparition d'arrondis sur les angles hexagonaux des faces de compression : une matrice usée produit des sertissages dont la géométrie s'écarte de la norme, ce qui se traduit par une résistance de contact accrue. Un contrôle visuel régulier est suffisant pour détecter ce type d'usure.
Le terme "hexagonal" décrit la forme géométrique de l'empreinte de compression — six faces planes appliquées autour de la cosse — et est commun à de nombreux systèmes de sertissage. Ce qui distingue le sertissage DIN, c'est l'ensemble des spécifications dimensionnelles normalisées qui définissent précisément la taille des flats, les tolérances de compression et les matériaux compatibles pour chaque section de câble. Un sertissage hexagonal hors norme DIN peut fonctionner visuellement mais ne garantit pas la résistance de contact minimale exigée par les référentiels électrotechniques, ce qui peut poser des problèmes lors des contrôles de conformité d'installation.
