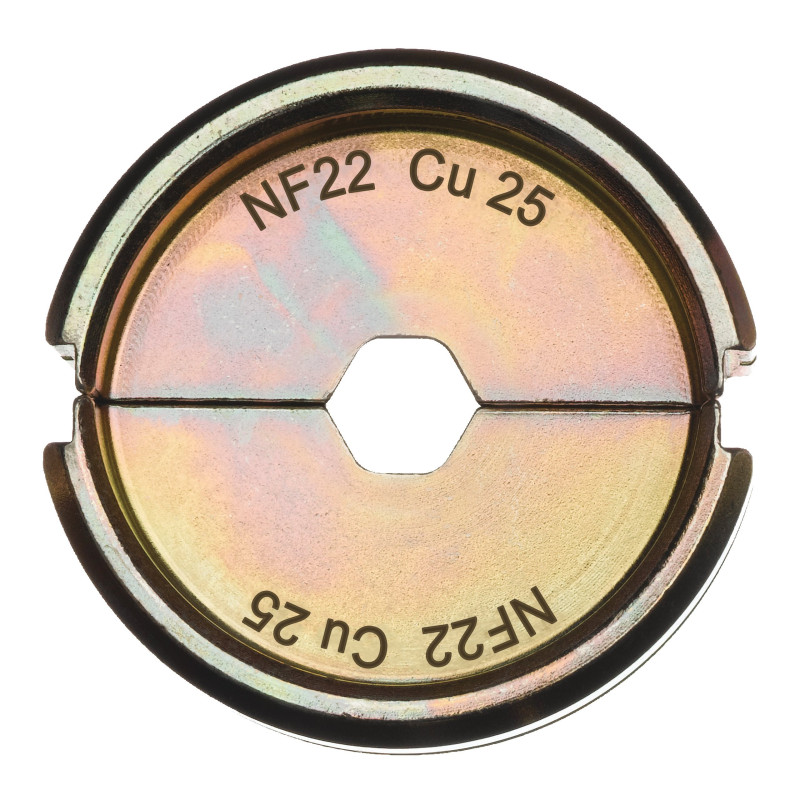

Dans le quotidien d'un électricien ou d'un technicien réseau, la matrice de sertissage est une pièce discrète mais absolument déterminante. C'est elle qui conditionne la qualité mécanique et électrique de chaque raccordement. Les matrices de sertissage NF cuivre Milwaukee sont conçues pour répondre à cette exigence sans compromis : sertissage hexagonal précis, conformité à la norme NFC 20-130, et tenue dans le temps même en usage intensif.
La gamme couvre deux séries complémentaires — NF22 Cu et NF13 Cu — déclinées sur une large plage de sections, du 16 mm² jusqu'au 400 mm² pour la série NF13. Que vous interveniez sur un tableau de distribution en milieu tertiaire, un raccordement de câble HTA sur réseau public ou une installation industrielle critique, il existe une matrice Milwaukee calibrée pour votre cosse.
Un sertissage défectueux ne se voit pas à l'œil nu. C'est précisément ce qui le rend dangereux. Une matrice usée ou mal dimensionnée produit un contact imparfait entre le conducteur et la cosse : résistance de contact élevée, échauffement localisé, vieillissement accéléré de l'isolation. Sur un réseau basse tension en collectivité ou dans une armoire industrielle sous forte charge, les conséquences peuvent aller d'une simple alarme à un incident électrique grave.
La norme NFC 20-130 impose des critères précis sur la géométrie du sertissage — section de compression, déformation admissible, tenue à l'arrachement. Les matrices Milwaukee sont usinées pour respecter ces tolérances à chaque cycle. Un professionnel qui présente ses travaux au Consuel ou à un maître d'ouvrage exigeant sait que ce détail n'en est pas un.
À l'inverse, une matrice de mauvaise qualité perd progressivement sa géométrie. Les premiers sertissages semblent corrects ; c'est après plusieurs centaines de cycles que les défauts apparaissent — souvent au pire moment, sur chantier, sans pièce de rechange disponible. Choisir des matrices d'origine, c'est aussi éviter ce scénario.
| Caractéristique | Valeur |
|---|---|
| Gammes disponibles | NF22 Cu / NF13 Cu |
| Sections NF22 Cu | 16 – 25 – 35 – 50 – 70 – 95 – 120 – 150 – 185 – 240 – 300 mm² |
| Sections NF13 Cu | 16 – 25 – 35 – 50 – 70 – 95 – 120 – 150 – 185 – 240 – 300 – 400 mm² |
| Forme de sertissage | Hexagonale |
| Type de connecteur compatible | Cosses et connecteurs cuivre NFC 20-130 |
| Norme de référence | NFC 20-130 |
| Identification sur la matrice | Code imprimé correspondant à la section (ex. : 25 pour 25 mm²) |
| Conditionnement | Vendue à l'unité |
| MPN référence 25 mm² NF22 Cu | 4932451734 |
| Code EAN référence 25 mm² NF22 Cu | 4002395276844 |
La série NF22 Cu couvre les sections courantes du 16 au 300 mm², correspondant à la grande majorité des situations rencontrées en électricité industrielle, tertiaire et résidentielle haut de gamme. Elle convient aux pinces à sertir de format intermédiaire équipées du système à changement rapide hexagonal.
La série NF13 Cu monte jusqu'au 400 mm², une section que l'on rencontre essentiellement sur les liaisons de distribution principale, les départs transformateurs ou les câbles d'alimentation de gros équipements industriels. Ce calibre exige une pince à sertir de grande capacité et une matrice dont la géométrie est irréprochable — les tolérances de la norme NFC 20-130 ne laissent aucune marge à l'approximation.
Les deux séries partagent la même logique d'identification : le code imprimé sur la matrice indique directement la section cible. Sur le terrain, en intervention rapide, ce repérage visuel immédiat évite les erreurs de montage — un avantage concret quand on jongle entre plusieurs sections dans la même journée.
Les électriciens artisans et les entreprises du BTP sont les premiers utilisateurs de la gamme NF22 Cu, notamment pour le sertissage des cosses sur câbles cuivre alimentant des tableaux de distribution, des moteurs triphasés ou des équipements de chauffage électrique. Le 25, le 50 et le 70 mm² sont les sections les plus sollicitées dans ce contexte.
Les techniciens intervenant sur réseaux de distribution publique — eaux, gaz, électricité — travaillent régulièrement avec les sections supérieures à 150 mm². Raccorder un câble de dérivation sur un réseau BT ou réaliser une épissure sur une nappe de câbles souterrains demande une précision que seule une matrice de qualité constante peut garantir sur la durée.
En maintenance industrielle, la problématique est différente : on intervient souvent en urgence, sur des installations existantes, avec l'obligation de remettre en service rapidement. Avoir en stock les matrices correspondant aux sections courantes de l'usine, c'est réduire le temps d'arrêt. Une connexion resserrée à la main ou sertie avec une matrice approximative tient quelques semaines ; elle lâche toujours au mauvais moment.
Le principe de base est simple : la matrice doit correspondre exactement à la section nominale de la cosse, qui elle-même doit correspondre à la section du conducteur. Toute dérive — utiliser une matrice 35 mm² sur une cosse 25 mm² — produit un sertissage soit trop lâche (contact insuffisant), soit trop serré (risque de fissure du cuivre).
Avant de passer commande, trois vérifications s'imposent :
En cas de doute sur la compatibilité entre la matrice et la pince, référez-vous à la documentation technique de votre outillage. Milwaukee publie des tableaux de compatibilité précis pour éviter tout mariage incorrect entre outil et accessoire.
Une matrice bien entretenue dure significativement plus longtemps qu'une matrice négligée. Après chaque session de sertissage sur conducteurs cuivre, des résidus microscopiques s'accumulent dans les empreintes hexagonales. Avec le temps, ces dépôts modifient légèrement la géométrie active et dégradent la qualité des sertissages suivants.
Quelques réflexes suffisent pour préserver vos matrices :
La question de savoir combien de cycles une matrice Milwaukee peut encaisser revient souvent. Il n'existe pas de chiffre universel — cela dépend de la section travaillée, du type de cosse et de la pression exercée par la pince. Ce qui est certain, c'est qu'une matrice de qualité professionnelle conserve sa géométrie nettement plus longtemps qu'un modèle entrée de gamme, et que la surveillance visuelle régulière reste le meilleur indicateur de remplacement.
Travailler avec un jeu complet de matrices couvrant les sections de sa gamme habituelle, c'est se donner la capacité de traiter n'importe quelle intervention sans délai. Les professionnels aguerris ne commandent pas à la section près en fonction du chantier du moment : ils maintiennent un stock raisonné des calibres qu'ils utilisent régulièrement et anticipent le renouvellement avant que les matrices ne soient en bout de vie.
Les matrices étant vendues à l'unité, il est possible de constituer progressivement ce stock, en commençant par les sections les plus fréquentes selon son domaine d'activité. Pour un électricien généraliste, les sections 25, 50, 70 et 95 mm² couvrent la majorité des situations. Pour un technicien spécialisé en raccordements haute section, les calibres 185, 240 et 300 mm² méritent d'être doublés en stock.
La compatibilité dépend du format d'accrochage de votre pince et de la série de matrice (NF22 ou NF13). Les matrices Milwaukee NF Cu utilisent un système hexagonal à changement rapide standard ; vérifiez dans la documentation de votre pince que ce format est supporté et que la capacité de sertissage de l'outil correspond à la section de la matrice. En cas de doute, Milwaukee met à disposition des tableaux de compatibilité outil/accessoire sur sa documentation technique officielle.
Les deux séries respectent la norme NFC 20-130 pour le sertissage des cosses et connecteurs cuivre, mais elles ne couvrent pas la même plage de sections ni ne sont destinées aux mêmes outils. La NF22 Cu va du 16 au 300 mm² et convient aux pinces à sertir de capacité intermédiaire. La NF13 Cu monte jusqu'au 400 mm² et s'utilise avec des pinces de plus grande capacité, adaptées aux raccordements de distribution principale. L'utilisation d'une série sur un outil prévu pour l'autre peut entraîner un sertissage non conforme.
Non. Les matrices de la gamme NF Cu (NF22 Cu et NF13 Cu) sont spécifiquement conçues pour les cosses et connecteurs cuivre conformes à la norme NFC 20-130. Le sertissage de cosses aluminium ou bimétalliques requiert des matrices dédiées, dont la géométrie d'empreinte est différente pour compenser les caractéristiques mécaniques de l'aluminium. Utiliser une matrice cuivre sur une cosse aluminium produirait un sertissage non conforme, potentiellement dangereux sur installation électrique.
La durée de vie d'une matrice dépend de la section travaillée, de la fréquence d'utilisation et de la qualité de l'entretien. En usage intensif sur chantier, une matrice de qualité professionnelle peut encaisser plusieurs centaines à quelques milliers de cycles avant de montrer des signes de déformation. Le signal de remplacement le plus fiable n'est pas un compteur de cycles, mais l'inspection visuelle régulière des empreintes : toute asymétrie ou déformation visible impose le remplacement immédiat pour maintenir la conformité des sertissages.
La norme NFC 20-130 définit les spécifications techniques des cosses et embouts de câblage utilisés dans les installations électriques françaises, notamment les dimensions, la résistance mécanique et les critères de sertissage. Sur les réseaux publics de distribution, les maîtres d'ouvrage et organismes de contrôle (dont le Consuel pour les installations privées raccordées au réseau) exigent que les connexions respectent cette norme pour garantir la sécurité des personnes et la continuité du service. Des matrices non conformes ou usées produisent des raccordements qui ne satisfont pas ces critères et exposent l'entreprise à un refus de réception des travaux.
