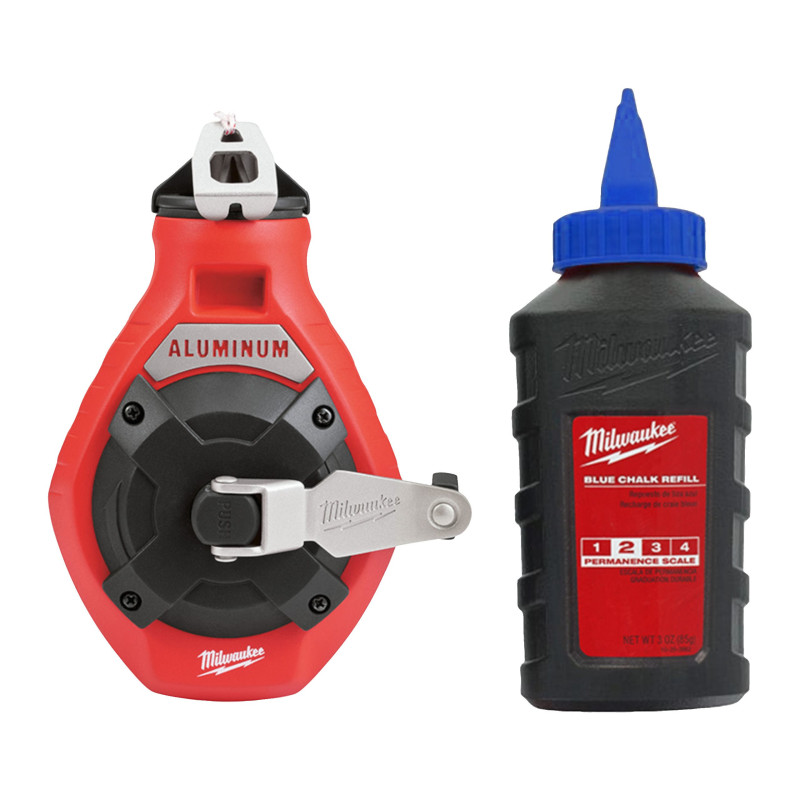

Sur un chantier de détection de réseaux ou de canalisation, la qualité du marquage au sol conditionne directement la sécurité et la rapidité de l'intervention. Un trait trop épais, une ligne qui dérive, un cordeau qui bloque à mi-rétraction — ces petites contrariétés coûtent du temps et peuvent générer des erreurs d'exécution. Le cordeau traceur fin Milwaukee Fine Line Chalk Reel a été conçu pour éliminer ces frictions : ligne fine à 0,9 mm, rétraction 6:1 par engrenage planétaire, boîtier entièrement métallique. Un outil pensé pour ceux qui s'en servent vraiment.
Disponible avec recharge de craie bleue ou rouge selon les conventions de marquage propres à chaque chantier, ce cordeau se décline en pack prêt à l'emploi incluant une recharge. Il répond aux exigences quotidiennes des techniciens réseaux, des équipes d'assainissement, des artisans du gros œuvre et des exploitants de réseaux urbains.
Le ratio de rétraction 6:1 signifie concrètement qu'un seul tour de manivelle ramène six fois la longueur correspondante de fil. Sur 30 mètres de cordeau déroulé, la récupération ne prend que quelques secondes, même sans forcer. Un technicien qui enchaîne cinq ou six tracés successifs en une matinée — pour délimiter les passages d'une canalisation en milieu urbain dense, par exemple — sent immédiatement la différence par rapport aux cordeaux à rétraction classique. Pas de fatigue, pas de perte de temps, un rythme soutenu sans à-coups.
La manivelle encastrée contribue à cette fluidité : elle ne dépasse pas du boîtier, ce qui supprime les risques de coinçage dans les sacs de chantier ou lors de la manipulation en espace confiné. Ce détail de conception évite aussi les rotations intempestives quand le cordeau est posé au sol entre deux tracés.
La finesse du fil n'est pas qu'une donnée marketing. En détection de réseaux, lorsqu'un opérateur reporte au sol le tracé issu d'un passage au détecteur électromagnétique, la précision du marquage va directement influencer le positionnement des fouilles. Un cordeau à fil épais produit une bande de craie qui laisse une marge d'interprétation trop large — ce qui, sur une canalisation en fonte à 1,20 m de profondeur en zone urbaine, n'est pas anodin. Avec 0,9 mm, la ligne est nette, fine et reproductible, que la surface soit du bitume, du béton ou de la terre compactée.
Un engrenage planétaire répartit les contraintes mécaniques entre plusieurs satellites en rotation simultanée autour d'un pignon central. Cette architecture, empruntée à des applications industrielles exigeantes, absorbe bien mieux les chocs et les efforts de rétraction répétés qu'un simple engrenage droit. Résultat : le mécanisme supporte les utilisations intensives sans point d'usure unique qui finit par lâcher. Les cordeaux à engrenage simple cèdent souvent après quelques mois d'usage quotidien ; celui-ci est dimensionné pour durer plusieurs saisons dans des conditions de chantier normales.
La formulation de la craie — disponible en bleu ou en rouge — a été travaillée pour minimiser les fuites de poudre pendant le transport. Concrètement, le cordeau peut voyager dans un sac de chantier sans bleuir tout ce qui l'entoure. Sur chantier, la poudre reste concentrée dans le boîtier et se dépose sur la surface au moment du claquage, sans se disperser autour du fil. La craie bleue est couramment utilisée pour les marquages standards en détection et en assainissement ; la rouge est réservée aux zones à signalisation renforcée ou aux protocoles d'intervention spécifiques aux exploitants de réseaux gaz et électricité.
Les températures négatives, la boue, les chutes depuis une benne ou un plateau de véhicule utilitaire — le boîtier en métal renforcé gère tout cela sans se déformer ni fissurer. Ce n'est pas un détail cosmétique : la rigidité du carter protège directement le mécanisme interne. Un boîtier plastique qui se déforme sous l'impact peut coincer la manivelle ou désaligner l'engrenage. Le métal garantit que la géométrie interne reste intacte même après les mauvaises manipulations inévitables du quotidien.
| Caractéristique | Détail |
|---|---|
| Référence Milwaukee | Fine Line Chalk Reel & Chalk Refill |
| MPN / Référence fournisseur | 4932493814 |
| Numéro EAN | 4058546509743 |
| Couleurs de craie disponibles | Bleu / Rouge |
| Type de marquage | Craie (Chalk) |
| Épaisseur de ligne | 0,9 mm |
| Longueur de cordeau | 30 m |
| Ratio de rétraction | 6:1 |
| Type d'engrenage | Engrenage planétaire |
| Manivelle | Encastrée |
| Matériau du boîtier | Métal renforcé |
| Conditionné par | 2 unités |
Le Fine Line Chalk Reel existe en deux versions de craie, à choisir selon vos conventions de marquage :
Les deux versions partagent exactement le même mécanisme et les mêmes caractéristiques techniques. Le choix de couleur relève de la logique de chantier et des protocoles internes à chaque entreprise ou exploitant.
Après un passage au détecteur électromagnétique ou au géoradar, le report au sol du tracé du réseau est une étape critique. Les équipes qui travaillent en milieu urbain dense — rues étroites, circulation maintenue, pression temporelle — n'ont pas le luxe de refaire un marquage approximatif. Le fil à 0,9 mm permet de reporter avec fidélité la position d'une canalisation en suivant l'axe détecté, sans que l'épaisseur du trait ne génère d'ambiguïté sur le positionnement réel. La rétraction 6:1 permet ensuite de repositionner rapidement le cordeau quelques centimètres plus loin pour un tracé parallèle ou croisé.
Pour un chantier de pose de canalisation en tranchée ouverte, le cordeau traceur sert à matérialiser les limites de fouille sur toute la longueur du tronçon avant le passage des engins. Un tracé net à la craie bleue sur bitume ou sur sol meuble est bien plus lisible — et photographiable pour les DOE — qu'un marquage à la bombe qui déborde ou s'efface rapidement. Le boîtier métallique supporte sans broncher les conditions d'un chantier de terrassement : poussière, humidité, chocs répétés.
En intérieur, la faible dispersion de craie est particulièrement appréciée : moins de nettoyage après marquage sur dallage ou sur chape, et des lignes suffisamment précises pour guider la pose de carrelage, le tracé de saignées ou l'implantation de cloisons. La même propriété rend cet outil utilisable dans des bâtiments occupés ou des locaux sensibles sans laisser un nuage de poudre bleue partout.
Les exploitants de réseaux d'eau, de gaz et d'assainissement intègrent systématiquement un cordeau traceur dans leurs dotations de terrain. La durabilité mécanique du Fine Line Chalk Reel — engrenage planétaire, boîtier métal — correspond à la logique d'équipements qui doivent tenir plusieurs années dans des conditions d'usage quotidien, sans requérir de maintenance particulière ni de remplacement fréquent.
Déroulez le cordeau en le maintenant bien tendu entre deux points fixes, au ras de la surface ou légèrement au-dessus selon la rugosité du support. Pour imprimer la ligne, soulevez le fil à mi-parcours d'environ 3 à 5 cm puis relâchez-le d'un geste sec et contrôlé. Sur les surfaces très poreuses ou granuleuses, un second claquage peut être nécessaire pour obtenir un trait suffisamment marqué.
La manivelle encastrée se tourne avec un mouvement régulier ; inutile de forcer. Si vous sentez une résistance inhabituelle, vérifiez que le fil n'est pas emmêlé ou coincé sous le cordeau lui-même avant de forcer sur le mécanisme. Entre deux chantiers, un stockage à l'abri de l'humidité prolonge la durée de vie de la craie et évite que celle-ci ne se compacte dans le boîtier.
Le remplacement de la craie ne nécessite aucun outil. Surveillez le niveau avant d'entamer une longue session de traçage : une craie presque vide peut laisser des zones sans marquage en milieu de ligne, ce qui oblige à recommencer le tracé. Des recharges supplémentaires en bleu et en rouge sont disponibles séparément.
Milwaukee n'est pas le seul fabricant à proposer un cordeau traceur, mais son approche sur le Fine Line Chalk Reel traduit une réelle connaissance des contraintes terrain : le choix de l'engrenage planétaire plutôt qu'un mécanisme plus économique, le boîtier tout métal sans compromis sur le poids, la manivelle encastrée qui règle un problème concret de manipulation. Ce sont des arbitrages de conception que l'on reconnaît immédiatement à l'usage, notamment en comparaison avec des cordeaux d'entrée de gamme dont le mécanisme cède au bout de quelques centaines de cycles de rétraction.
Ce niveau d'exigence correspond à ce que les professionnels du BTP et des réseaux attendent d'un outil qui sort du sac à chaque intervention, par tous les temps, sans qu'on ait à s'en préoccuper.
Le boîtier s'ouvre sans outil par un système de trappe ou de vissage selon la version. La recharge se glisse directement dans le logement prévu, puis le boîtier se referme avant de dévider quelques centimètres de fil pour amorcer la circulation de poudre. L'opération prend moins d'une minute sur le chantier. Il est conseillé d'utiliser des recharges Milwaukee pour garantir la bonne fluidité de la craie dans le mécanisme et éviter tout colmatage.
La craie bleue est utilisée en convention standard pour le marquage de réseaux d'eau potable et d'assainissement, ainsi que pour les délimitations de zones de fouille courantes. La craie rouge signale généralement les réseaux à haute criticité — gaz, électricité haute tension — ou les zones nécessitant une vigilance particulière selon les protocoles internes des exploitants. Certaines collectivités et entreprises de travaux publics ont leurs propres chartes de couleurs ; il convient de se référer aux consignes de chantier en vigueur.
Le boîtier en métal renforcé protège le mécanisme interne contre les projections d'eau et la boue. Par temps de gel, la craie peut légèrement se compacter dans le boîtier si de l'humidité s'est infiltrée avant la baisse de température ; l'idéal est de stocker le cordeau dans un espace hors gel entre deux interventions hivernales. Le fil lui-même n'est pas affecté par le froid, et la rétraction fonctionne normalement jusqu'à des températures négatives sans altération du mécanisme planétaire.
Une recharge est calibrée pour 30 mètres de cordeau. En pratique, le nombre de tracés dépend directement de la longueur de chaque ligne et de la pression de claquage : sur une surface lisse comme du béton taloché, la poudre se dépose efficacement et la recharge dure plus longtemps que sur un sol rugueux ou granuleux qui consomme davantage de craie à chaque impact. Sur un chantier actif avec des tracés de 5 à 10 mètres, comptez entre 10 et 20 tracés par recharge selon les conditions de surface.
Un engrenage planétaire répartit les contraintes de rotation entre plusieurs satellites, ce qui supprime le point d'usure unique caractéristique des engrenages droits simples. Concrètement, un cordeau à engrenage standard utilisé quotidiennement montre des signes d'usure mécanique — glissements, résistance à la rétraction, blocages — au bout de quelques mois. L'architecture planétaire allonge significativement cette durée de vie, ce qui se traduit par un coût d'utilisation réel inférieur sur la durée, même si le prix d'achat initial est plus élevé.
