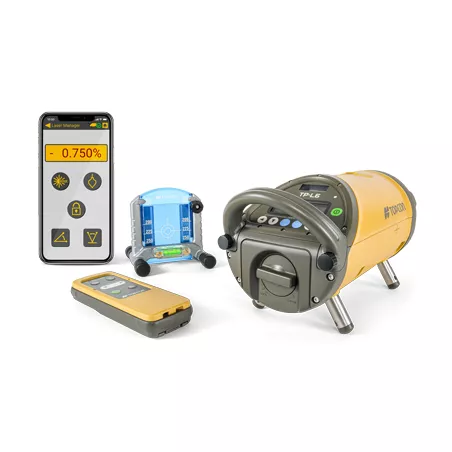

• Laser canalisation TPL6B Topcon
  • Laser de canalisation Topcon TP-L6B | FDS Pro
  • Laser de canalisation Topcon TP-L6B | FDS Pro
  • Laser de canalisation Topcon TP-L6B | FDS Pro
  • Laser de canalisation Topcon TP-L6B | FDS Pro
  • Laser de canalisation Topcon TP-L6B | FDS Pro
Laser de canalisation Topcon TP-L6B | FDS Pro
search
L'équipe des ADV FDSPRO

Besoin d'un conseil sur ce produit ?

Notre équipe vous répond du lundi au vendredi :

Tél : 04 90 33 75 14

Mail: [email protected]

Contactez notre équipe ! Contactez nous

Laser de canalisation TP-L6B Topcon

Réf NL503
Disponible chez votre revendeur local
Contactez-nous
  • Pictogramme livraison FDS Livraison sous 48h (sous réserve de disponibilité des produits)
  • Pictogramme paiement sécurisé FDS Paiement sécurisé
  • Pictogramme Service après vente FDS Service après vente FDS Pro

Laser de canalisation Topcon TP-L6B à faisceau rouge

Le Topcon TP-L6B est un laser de canalisation professionnel conçu pour matérialiser un axe et contrôler une pente pendant la pose de réseaux gravitaires. Son format compact, son autonivellement et son pilotage à distance facilitent les interventions dans les tranchées, les regards et les conduites difficiles d’accès.

  • Pente réglable de −15 à +40 %
  • Autonomie jusqu’à 60 heures
  • Faisceau laser rouge
  • Autonivellement intégré
  • Contrôle avec Laser Manager
  • Boîtier compact en aluminium moulé

Un laser conçu pour la pose des réseaux gravitaires

Lors de la pose d’une canalisation d’eaux usées ou d’eaux pluviales, l’équipe doit respecter à la fois l’axe du réseau et la déclivité prévue. Le TP-L6B projette un faisceau rouge le long de la conduite afin de fournir un repère continu pendant l’avancement de la pose. L’opérateur peut ainsi contrôler plus facilement l’alignement des tuyaux et le maintien de la pente définie. Ce modèle s’adresse notamment aux entreprises de travaux publics, aux canalisateurs, aux spécialistes de l’assainissement, aux exploitants de réseaux et aux services techniques des collectivités. Il complète les équipements de topographie professionnelle pour les chantiers et les réseaux .

Les points forts du Topcon TP-L6B

Une plage de pente adaptée aux réseaux

Le réglage de −15 à +40 % couvre les faibles déclivités rencontrées en assainissement comme les configurations de chantier nécessitant une pente plus marquée. La mise à zéro et le centrage automatiques accélèrent la préparation de l’instrument.

Des réglages accessibles depuis la surface

L’application Topcon Laser Manager permet d’accéder à des fonctions courantes depuis un appareil mobile compatible : consultation ou modification de la pente et de la position, contrôle de l’état de nivellement, calibrage et vérification de la batterie.

Un format compact pour les regards

Le corps compact et la poignée amovible facilitent l’installation dans les regards, les conduites de faible diamètre et les zones où l’espace de travail est limité. Le boîtier en aluminium moulé est conçu pour les contraintes habituelles des chantiers de réseaux.

Une autonomie adaptée aux journées prolongées

Avec une autonomie pouvant atteindre 60 heures, le TP-L6B limite les interruptions liées à la recharge. L’état de la batterie peut être consulté à distance pour anticiper la prochaine opération de charge.

Pour quels travaux utiliser le TP-L6B ?

Réseaux d’eaux usées

Contrôle de la pente et de l’axe pendant la pose de conduites gravitaires entre deux regards.

Eaux pluviales et drainage

Guidage de la pose sur les réseaux EP, les collecteurs et les ouvrages de drainage nécessitant une déclivité régulière.

Conduites et réseaux techniques

Alignement de canalisations d’eau et de lignes de service public lorsque le chantier demande un axe de référence continu.

Travaux souterrains

Utilisation possible pour certains travaux sans tranchée, de réhabilitation de canalisation, de tunnel ou de mine, sous réserve de valider la configuration avec un spécialiste.

Comment utiliser un laser de canalisation ?

Le principe consiste à installer l’appareil sur l’axe du réseau, saisir la pente prévue, orienter le faisceau vers la cible puis contrôler régulièrement sa position pendant la pose.

  1. Préparer le chantier. Vérifier l’axe, les altitudes de référence, la pente du projet et les conditions d’accès au regard ou à la tranchée.
  2. Mettre le TP-L6B en position. Installer l’instrument sur un support adapté et le centrer par rapport à l’axe théorique de la conduite.
  3. Régler la pente. Saisir la valeur prévue sur l’appareil ou depuis Laser Manager, puis attendre la stabilisation de l’autonivellement.
  4. Aligner le faisceau. Positionner la cible dans la conduite et déplacer le faisceau jusqu’au repère correspondant à l’axe recherché.
  5. Contrôler pendant la pose. Vérifier la cible à chaque progression significative et après tout déplacement ou choc susceptible d’avoir modifié la mise en station.

Caractéristiques techniques du laser Topcon TP-L6B


Marque Topcon
Modèle TP-L6B
Référence FDS Pro NL503
Type de produit Laser de canalisation autonivelant
Couleur du faisceau Rouge
Source laser 633 nm
Classe du laser Classe 3R
Plage de réglage de pente De −15 à +40 %
Plage d’alignement ± 15 %
Précision horizontale annoncée ± 2,4 mm à 50 m
Autonivellement Oui
Mise à zéro automatique Oui
Centrage automatique du faisceau Oui
Référence d’aplomb Plomb optique / référence d’aplomb selon configuration
Pilotage à distance Application mobile Topcon Laser Manager
Fonctions mobiles principales Position, pente, état de nivellement, autonivellement, calibrage et niveau de batterie
Modes du faisceau Fixe, clignotant et basse consommation
Affichage Écran LCD rétroéclairé
Autonomie maximale annoncée Jusqu’à 60 heures
Structure Boîtier compact en aluminium moulé
Poignée Amovible
Étanchéité annoncée Jusqu’à 24 heures sous 5 m d’eau
Température de fonctionnement De −20 à +50 °C

L’accompagnement FDS Pro pour votre matériel Topcon

Au-delà de la fourniture de l’instrument, FDS Pro et l’équipe FDS Pro Positioning accompagnent les professionnels dans le choix, la démonstration, la prise en main et le suivi du matériel de topographie.

  • Validation de la plage de pente, du diamètre des conduites, des accessoires et des contraintes propres au chantier.
  • Présentation des fonctions essentielles et étude de la possibilité d’un essai ou d’une démonstration en conditions proches de votre usage.
  • Accompagnement pour maintenir la fiabilité de l’instrument et organiser les contrôles adaptés à votre parc de matériel.
  • FDS Pro dispose d’un service dédié au matériel topographique et prend en charge les demandes de diagnostic, de révision ou de réparation.
