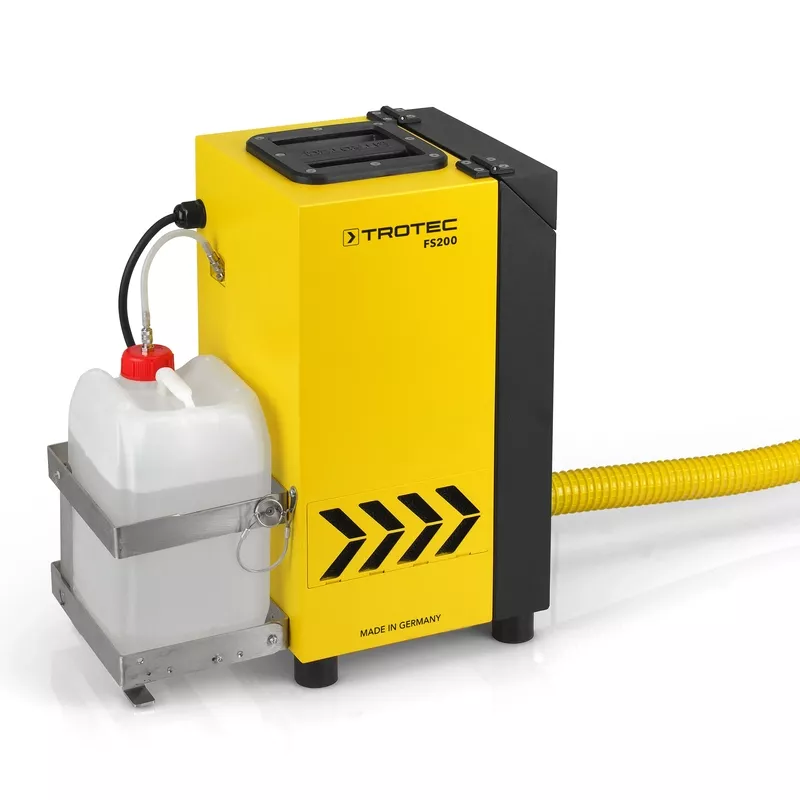

Le générateur de fumée FS 200 Trotec permet de rechercher des défauts d’étanchéité sur les réseaux d’assainissement et les toitures-terrasses compatibles avec la fumigation. Il produit un brouillard visible et l’insuffle dans la zone à contrôler pour repérer ses points de sortie. Ses réglages continus permettent d’ajuster l’émission au contrôle. Pour le technicien, les observations orientent les vérifications et la préparation d’une intervention ciblée. Pour l’acheteur, l’enjeu est de choisir un ensemble adapté aux ouvrages rencontrés, du générateur jusqu’au raccord d’injection.
Le brouillard est injecté dans un volume accessible. Une sortie inattendue peut signaler un défaut ou une communication à examiner. Avant l’essai, identifiez les ouvertures normales et définissez la liaison ou la zone que vous cherchez à contrôler. Un point de sortie constitue un indice de diagnostic à rapprocher de la configuration de l’ouvrage. L’absence de brouillard visible ne prouve pas, à elle seule, l’étanchéité de l’ensemble : une barrière à la circulation ou une zone inaccessible peut limiter l’observation.
Le FS 200 peut être utilisé pour rechercher des défauts ou des raccordements incorrects dans des réseaux de canalisations et des installations d’assainissement. Le brouillard rend visibles des communications qu’un simple examen extérieur ne permet pas toujours de comprendre. Prenons le cas d’un branchement dont le cheminement est incertain. Le contrôle doit partir d’une question précise : quelle liaison cherchez-vous à confirmer, et où pourrez-vous observer une éventuelle sortie ? Préparer les points d’observation donne davantage de valeur à l’essai qu’une injection sans objectif défini. Consignez l’emplacement des sorties, les secteurs examinés et les conditions d’intervention. Ces informations facilitent une inspection complémentaire et permettent de transmettre un constat exploitable à l’équipe chargée des travaux.
Le générateur de fumée FS 200 convient également à la recherche de fuites sur des constructions de toitures plates adaptées à la méthode. Le brouillard est introduit dans le complexe à examiner au moyen d’un accès et d’un raccordement appropriés. Ses sorties peuvent aider à repérer une discontinuité de l’étanchéité. Sur une terrasse touchée par des infiltrations, commencez par comprendre la composition de la toiture et la possibilité de circulation sous la membrane. Une configuration compartimentée ou un passage inaccessible au brouillard impose d’adapter la démarche. Le point d’injection se choisit selon l’ouvrage, avec un traitement approprié de l’accès après intervention. Une sortie localisée permet ensuite d’orienter l’examen de la membrane ou d’un détail constructif. Pour préparer votre équipement, consultez les solutions FDS Pro de recherche de fuite en toiture-terrasse.
Le FS 200 dispose de réglages continus de la turbine et de la pompe à fluide. Vous pouvez ajuster le soufflage et la production de brouillard aux besoins du contrôle. Le couplage de la turbine, du chauffage et de la pompe contribue à maintenir une émission dense pendant plusieurs minutes. Sur chantier, le bon réglage est celui qui permet une observation lisible dans la zone visée. Une émission très importante dès le départ peut compliquer la lecture des premières sorties. Une approche progressive permet de suivre la diffusion, puis d’ajuster les paramètres en fonction de ce que vous observez, conformément à la notice.
Au niveau maximal, la durée d’émission annoncée est d’environ 270 secondes, soit 4 minutes 30. Aux niveaux moyen et inférieur, le fabricant indique une production continue. La consommation annoncée est d’environ 100 ml/min au maximum et 30 ml/min en fonctionnement continu. Ces indications aident à organiser l’intervention : durée des séquences, quantité de fluide à prévoir et temps nécessaire pour examiner les sorties. Adaptez votre réserve au nombre de contrôles envisagés, avec une marge pour les essais supplémentaires.
| Caractéristique | Valeur |
|---|---|
| Marque / modèle | Trotec / FS 200 |
| Référence FDS Pro | DF335 |
| Alimentation | 230 V / 50 Hz |
| Débit d’air | Environ 245 m³/h |
| Indice de protection | IP54 |
| Dimensions | 310 × 253 × 465 mm |
| Émission au niveau maximal | Environ 270 s |
| Émission aux niveaux moyen et inférieur | Continue, selon les conditions d’utilisation |
| Consommation maximale de fluide | Environ 100 ml/min |
| Consommation en émission continue | Environ 30 ml/min |
| Fluide préconisé | Concentré à brouillard Trotec FluiTect exclusivement |
| Poids | 14 kg sur la fiche FDS Pro ; notice Trotec : sans fluide |
| Puissance de l’évaporateur | 1 500 W |
| Puissance de la turbine | 1 600 W |
| Puissance absorbée maximale | 3 100 W |
| Temps de préchauffage | Environ 7 minutes |
| Pression de sortie d’air | 335 mbar |
Le FS 200 fonctionne sur une alimentation de 230 V / 50 Hz. Vérifiez que l’installation et la rallonge conviennent à sa puissance absorbée, à la longueur du câble et aux autres équipements branchés. Sur un chantier alimenté par groupe électrogène, faites confirmer la configuration et suivez la notice. Le débit d’air nominal ne détermine pas, à lui seul, une surface de toiture ou une longueur de canalisation contrôlable : la géométrie et les obstacles à la circulation restent déterminants.
Le FS 200 possède une construction en aluminium et un support de bidon rabattable. Une fois déployé, ce support élargit la surface d’appui de l’ensemble. Cette conception facilite l’organisation du matériel lors de déplacements entre différents points de contrôle. Avant de démarrer, choisissez une implantation stable qui vous laisse accès aux commandes. Organisez le passage du tuyau et du câble pour conserver une circulation dégagée autour de la zone de travail. Préparer ces détails limite les déplacements inutiles pendant la phase d’observation.
Trotec prescrit l’utilisation exclusive du concentré à brouillard FluiTect Trotec. Un autre fluide peut produire des substances de décomposition nocives et des résidus susceptibles d’endommager le circuit de chauffage. Le choix du consommable fait donc partie des conditions de bon fonctionnement du FS 200. Avant une intervention, contrôlez votre réserve et vérifiez la référence du produit utilisé. Pour une commande de réapprovisionnement, précisez le modèle de votre générateur afin de faire confirmer la compatibilité du consommable.
Un contrôle utile repose sur une préparation méthodique :
La notice mentionne le générateur FS 200, un tuyau de transport du brouillard de 5 m en DN 38, un raccord avec couplage GEKA, un bidon de 5 litres de FluiTect, un tuyau de liaison au bidon et un guide rapide.
Pour une toiture, vérifiez la nature de la membrane et le diamètre du tuyau avant de choisir l’embout. FDS Pro présente notamment des embouts de 38 mm pour membranes bitumineuses et PVC dans sa gamme fumigation et accessoires. Leur adéquation au support doit être vérifiée ; ils ne sont pas annoncés ici comme inclus. Prévoyez également la réserve de fluide et les équipements de transport selon vos déplacements. Pour approfondir la démarche de diagnostic, découvrez la formation FDS Pro en recherche de fuite toiture-terrasse.
Vous intervenez régulièrement en assainissement ou sur des toitures-terrasses ? Préparez une configuration adaptée aux ouvrages rencontrés, depuis le générateur jusqu’au raccord d’injection. Un équipement bien choisi et un constat documenté facilitent la suite du diagnostic et la préparation des travaux.
