Arbres, forets pilote - 4932399966

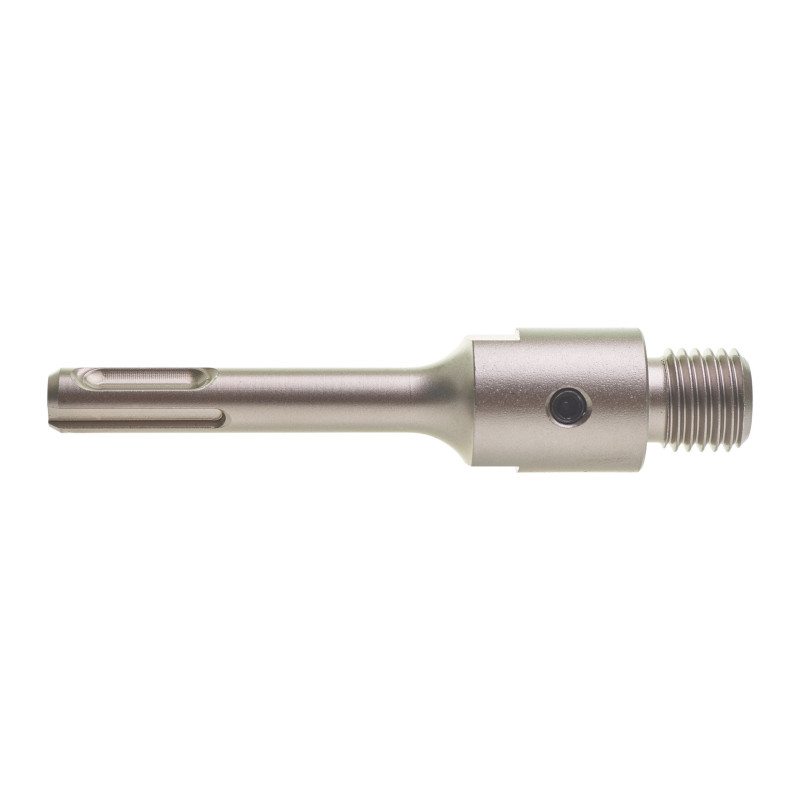

Arbre adaptateur SDS-Plus TCT Milwaukee — Le chaînon que les pros ne remplacent pas souvent

Il existe des accessoires qu'on achète une fois et qu'on oublie dans la caisse à outils jusqu'au jour où il manque — et où tout s'arrête. L'arbre SDS-Plus TCT Milwaukee (référence 4932399966) est exactement ce type de pièce : discrète, indispensable, et dont la qualité se ressent immédiatement à la mise en rotation. Cet adaptateur de liaison assure la connexion mécanique entre le mandrin SDS-Plus de votre perforateur et un foret pilote, en garantissant un centrage rigoureux, une transmission de couple sans jeu et une tenue aux cycles de frappe répétés.

La gamme couvre trois longueurs — 90 mm, 105 mm et 370 mm — ce qui permet d'adresser aussi bien un perçage compact en espace confiné qu'un forage profond sur réseau souterrain. Dans les métiers de l'eau, de la détection de réseaux ou du BTP, ce genre de polyvalence ne relève pas du confort mais d'une vraie nécessité opérationnelle.

Caractéristiques techniques

Ce que fait réellement un arbre SDS-Plus — et pourquoi la qualité de fabrication change tout

Un arbre adaptateur, c'est l'interface entre deux géométries différentes : d'un côté la queue SDS-Plus qui s'insère dans le perforateur, de l'autre l'alésage qui reçoit le foret pilote. En apparence, une simple pièce mécanique. En réalité, le lieu où se concentrent toutes les contraintes : couple de rotation, percussion axiale, vibrations, chaleur par friction. Un arbre mal usiné — tolérance trop lâche, acier insuffisamment traité — se traduit immédiatement par un faux-rond perceptible, une usure accélérée du foret et, à terme, un perçage imprécis.

La technologie TCT (Tungsten Carbide Tipped) n'est pas un argument marketing : le carbure de tungstène présente une dureté de l'ordre de 1 600 HV, contre 600 à 900 HV pour un acier à outil traité thermiquement. Concrètement, les zones de contact et les arêtes actives résistent bien mieux aux cycles répétés de frappe, particulièrement sur béton armé ou pierre dure. C'est cette longévité accrue qui explique pourquoi les techniciens de terrain reviennent sur ce type de composant plutôt que d'opter pour un adaptateur générique moins cher.

Trois longueurs pour trois types de situations sur le terrain

Le choix de la longueur n'est pas anodin. Sur un chantier de recherche de fuite en sous-sol ou d'inspection de conduite, se retrouver avec un arbre trop court pour atteindre la profondeur visée, c'est une heure de travail perdue et parfois un retour au dépôt. La gamme couvre les trois cas de figure les plus courants :

• 90 mm : La version courte, pensée pour les interventions en espace restreint — intérieur de gaines, locaux techniques exigus, perçages de précision en surface. Elle offre un meilleur contrôle du geste dans les zones où le recul est limité.
• 105 mm : La longueur la plus répandue sur le terrain. Elle convient à la majorité des perçages standard, des détections de réseau en profondeur modérée et des investigations de conduites sous dalle. C'est souvent celle qu'on retrouve dans la caisse à outils des techniciens réseaux.
• 370 mm : Réservée aux forages profonds, notamment pour atteindre une conduite enfouie à plusieurs décimètres sous la surface, ou pour explorer une cavité sans dégager le sol. À cette longueur, la rigidité de l'arbre et la qualité du centrage deviennent critiques pour éviter tout déport de forage.

Quelle que soit la longueur retenue, la conception reste identique : même emmanchement, même traitement TCT, même compatibilité avec les perforateurs SDS-Plus du marché.

SDS-Plus : un standard qui tient ses promesses depuis des décennies

Le système SDS-Plus (Steck-Dreh-Sitzt, littéralement "enfonce, tourne, tient" en allemand) a été introduit en 1975. Près de cinquante ans plus tard, il reste la référence pour les perforateurs professionnels de cette catégorie, et ce n'est pas par inertie : son principe d'encliquetage à rainures offre un maintien axial sans serrage par friction, ce qui permet à l'outil de coulisser légèrement pendant la frappe tout en restant solidaire en rotation. Résultat : moins d'effort transmis au mandrin, moins d'usure mécanique, et un changement d'outil en quelques secondes sans outil supplémentaire.

Pour le technicien qui enchaîne les points de perçage sur une journée de terrain, ce gain est loin d'être négligeable. L'arbre s'insère d'une pression ferme jusqu'au clic d'encliquetage — et c'est tout. Pas de clé, pas de risque de mandrin mal serré, pas de perte de temps.

En termes de compatibilité, l'emmanchement SDS-Plus est universel : cet arbre fonctionne avec n'importe quel perforateur équipé de ce mandrin, quelle que soit la marque. Le foret pilote reçu côté arbre utilise quant à lui un emmanchement hex (clé Allen) ou SDS-Plus selon le modèle — dans tous les cas, c'est l'arbre qui assure l'immobilisation et la transmission de couple, sans qu'il soit nécessaire de recourir à la clé Allen pour bloquer quoi que ce soit.

Usages terrain : qui l'utilise, dans quelles conditions et pourquoi

Un technicien réseau eau qui travaille sur la localisation d'une fuite sur une conduite DN100 en fonte sous trottoir devra souvent effectuer un perçage de repérage avant d'introduire sa sonde acoustique ou sa caméra d'inspection. La précision de ce perçage conditionne directement la fiabilité du relevé. Un arbre qui introduit un faux-rond, même infime, décale le foret et compromet l'angle d'entrée de la sonde. C'est dans ce contexte que la concentricité d'usinage prend toute son importance.

Pour les équipes de canalisation qui interviennent en réhabilitation ou en détection de branchements, l'arbre 370 mm permet d'atteindre des canalisations enfouies à 30 ou 40 cm sous revêtement sans ouvrir une tranchée exploratoire. C'est un gain direct sur la durée d'intervention et sur l'impact en surface — un argument de poids lorsqu'on travaille en zone urbaine avec des contraintes de chaussée.

Les plombiers et chauffagistes l'utilisent dans un registre différent : perçage de passage en maçonnerie ancienne (briques pleines, béton banché) pour le passage de fourreaux ou de gaines de gaz. La version 90 mm est particulièrement appréciée dans les logements anciens où les épaisseurs de mur sont variables et les distances de recul souvent insuffisantes pour un arbre plus long.

Dans tous ces cas, la mécanique est identique : un composant fiable, bien centré, qui ne génère pas de vibration parasite et qui s'oublie une fois en place — c'est précisément ce qu'on attend de lui.

Maintenance et durée de vie : ce qu'il faut savoir pour ne pas se retrouver bloqué

Un arbre SDS-Plus TCT dure longtemps si on lui évite deux choses : les chocs latéraux (qui déforment la queue et créent du jeu dans le mandrin) et l'humidité stagnante (qui corrode les rainures d'encliquetage et dégrade l'ajustement). Voici les réflexes qui font la différence :

• Après une intervention en milieu humide ou poussiéreux, essuyer la queue SDS-Plus avec un chiffon sec avant rangement. Les particules abrasives logées dans les rainures accélèrent l'usure du mandrin.
• Vérifier l'encliquetage avant chaque perçage : tirer légèrement sur l'arbre après insertion pour s'assurer que le verrouillage est bien engagé. Un clic net à l'insertion et une résistance axiale franche au retrait sont les deux indicateurs à surveiller.
• Ne jamais forcer le perçage : la percussion du perforateur fait le travail. Appuyer excessivement n'accélère pas la progression et sollicite inutilement l'arbre en flexion.
• Inspecter régulièrement la queue : une rainure rayée, une surface ovalisée ou un jeu perceptible dans le mandrin sont des signaux de remplacement. Un arbre usé affecte la précision de perçage et peut endommager le mandrin lui-même — un composant bien plus coûteux à changer.
• Stocker à plat ou en position verticale queue en bas, à l'abri de la rouille. Un film léger d'huile de protection sur la queue peut être appliqué pour les stockages longue durée.

Conditionnement et gestion de stock

L'arbre SDS-Plus TCT Milwaukee est vendu à l'unité, avec un conditionnement logistique par lot de 2. Pour une petite structure ou un artisan qui travaille seul, un exemplaire suffit généralement. Pour une entreprise qui aligne plusieurs équipes terrain, maintenir un stock de 2 à 3 arbres par perforateur utilisé est une précaution raisonnable : en cas de casse ou d'usure en cours de chantier, l'équipe ne se retrouve pas immobilisée.

La disponibilité en trois longueurs recommande également de constituer un kit complet — 90, 105 et 370 mm — plutôt que de multiplier les allers-retours au dépôt lorsqu'une situation imprévue exige une longueur différente de celle emportée.

Questions fréquentes — Arbre SDS-Plus TCT Milwaukee 4932399966

Comment savoir quelle longueur d'arbre SDS-Plus choisir pour mon application ?

Le choix dépend principalement de la profondeur à atteindre et des contraintes d'encombrement. La version 90 mm convient aux perçages en espace restreint ou en surface, la 105 mm couvre la majorité des situations courantes (investigations sous dalle légère, perçages de repérage), et la 370 mm est réservée aux forages profonds sur réseaux enfouis ou aux investigations sans décaissement. En cas de doute, la 105 mm est le point de départ le plus polyvalent pour une première utilisation.

Est-ce que l'arbre SDS-Plus TCT Milwaukee est compatible avec des perforateurs d'autres marques ?

Oui, l'emmanchement SDS-Plus est un standard normalisé : cet arbre est compatible avec tout perforateur équipé d'un mandrin SDS-Plus, quelle que soit la marque (Bosch, DeWalt, Makita, Hilti, etc.). La queue SDS-Plus répond à des dimensions fixées par la norme, ce qui garantit l'interopérabilité entre constructeurs. La seule vérification à faire est de s'assurer que votre machine est bien équipée d'un mandrin SDS-Plus et non d'un mandrin SDS-Max ou porte-outil carré.

Pourquoi mon foret pilote ne tient pas correctement dans l'arbre SDS-Plus ?

Un foret pilote qui présente du jeu dans l'arbre indique généralement une usure de l'alésage de réception, un emmanchement incompatible (foret hex de mauvais diamètre), ou une queue de foret déformée. Vérifiez que le diamètre de la queue du foret correspond bien à l'alésage de l'arbre, et inspectez les deux composants pour détecter toute trace d'usure anormale ou de déformation. Si l'arbre est endommagé, le remplacer est préférable à continuer avec un jeu résiduel qui dégradera la précision de perçage et accélérera l'usure du foret.

Combien de temps dure un arbre SDS-Plus TCT en usage professionnel intensif ?

La durée de vie varie en fonction de l'intensité d'utilisation, des matériaux percés et du soin apporté à la maintenance. En usage quotidien sur béton ou maçonnerie, un arbre bien entretenu peut facilement tenir plusieurs centaines de cycles de perçage. Les signes d'usure à surveiller sont le jeu dans le mandrin, un faux-rond perceptible à la rotation et des rayures profondes sur les rainures d'encliquetage. La technologie TCT rallonge significativement la durée de vie par rapport à un arbre en acier standard, notamment sur les matériaux abrasifs.

Pourquoi utiliser un arbre adaptateur plutôt que d'insérer directement le foret pilote dans la perceuse ?

La quasi-totalité des forets pilotes professionnels utilisent une queue hex (clé Allen) ou une géométrie spécifique qui n'est pas directement compatible avec un mandrin SDS-Plus. L'arbre adaptateur est donc l'interface mécanique obligatoire pour utiliser ces forets avec un perforateur SDS-Plus. Au-delà de la compatibilité, il assure également le centrage et la transmission de la percussion axiale du perforateur vers le foret, une fonction qu'un simple mandrin à mors ne pourrait pas remplir correctement dans ce type d'application.
