Têtes d'aiguille vibrante - 4932478612

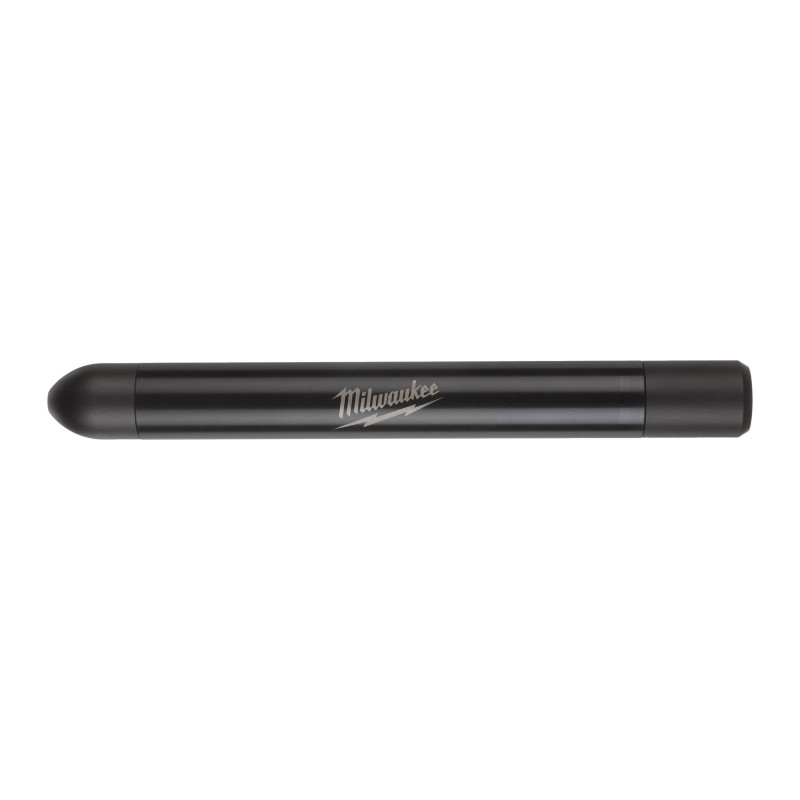

Têtes d'aiguille vibrantes Milwaukee MXF CVH — accessoires de vibration béton pour professionnels du BTP

Sur un chantier de béton armé, la qualité du compactage conditionne directement la résistance de l'ouvrage. Une vibration insuffisante laisse des poches d'air qui fragilisent les structures ; un passage trop long au même endroit génère une ségrégation des granulats. La tête d'aiguille vibrante Milwaukee MXF CVH a été développée pour répondre à ces contraintes terrain avec une précision et une endurance adaptées aux cadences professionnelles.

Déclinée en quatre diamètres — 25, 38, 50 et 63 mm — la gamme MXF CVH couvre l'ensemble des situations rencontrées sur chantier, du béton architectonique très armé aux massifs de fondation. Chaque tête est conçue pour s'associer aux vibreurs de la plateforme MX FUEL™, système sans fil haute puissance pensé pour les environnements où les câbles électriques posent un problème de sécurité ou de mobilité.

Quel diamètre de tête choisir selon le type d'ouvrage ?

C'est la question que se posent la plupart des chefs de chantier au moment de constituer leur dotation en accessoires de vibration. La réponse dépend de trois paramètres : la densité d'armature, l'épaisseur de la passe à vibrer et l'accessibilité de la zone de coulage.

• MXF CVH 25 mm — réservée aux coffrages très encombrés (voiles fortement ferraillés, poteaux de petite section) et aux reprises de bétonnage en zone difficile d'accès. Sa petite section lui permet de se faufiler entre les aciers sans forcer.
• MXF CVH 38 mm — la référence la plus utilisée en chantier courant : poteaux, poutres, dalles, murs banches avec armature standard. Bon compromis entre rayon d'action et maniabilité.
• MXF CVH 50 mm — adaptée aux éléments de structure plus massifs, aux radiers épais et aux bétons avec granulats de gros calibre. Le rayon d'influence vibratoire plus large réduit le nombre de piqûres nécessaires.
• MXF CVH 63 mm — pour les grandes surfaces coulées (fondations massives, tabliers d'ouvrage d'art, bassins en génie civil) où la productivité prime et où la densité d'armature le permet.

En pratique, une entreprise de gros œuvre gagne à disposer d'au moins deux diamètres : un 38 mm pour le travail courant, et un second adapté à ses ouvrages spécifiques. Les têtes étant interchangeables sur le même vibreur en quelques secondes, le passage d'une configuration à l'autre ne pénalise pas la cadence de l'équipe.

Spécifications techniques — gamme MXF CVH

Compatibilité avec les vibreurs MX FUEL™

Les têtes MXF CVH sont conçues pour fonctionner exclusivement avec deux modèles de vibreurs de la plateforme MX FUEL™ :

• MXF CVBC (réf. MXF CVBC-0) — vibreur compact portatif, tenu à une main ou deux mains selon les configurations. Sa légèreté le rend particulièrement adapté aux chantiers où l'opérateur se déplace fréquemment, comme la bétonnage de dalles en plusieurs zones successives.
• MXF CVBP (réf. MXF CVBP-0) — vibreur à harnais dorsal, conçu pour les coulages de longue durée. Lors d'une journée de bétonnage de voiles de sous-sol, par exemple, le report du poids du moteur sur le dos de l'opérateur réduit significativement la fatigue des membres supérieurs et limite l'exposition aux vibrations main-bras.

Le système de fixation est identique sur les deux modèles : une tête acquise pour le CVBC s'utilise sans modification sur le CVBP. Cette uniformité facilite la gestion du parc d'accessoires, notamment pour les entreprises qui possèdent plusieurs vibreurs.

Arbre flexible et accessoires d'extension

Pour les situations où l'accès direct est impossible — voiles profonds, puits de fondation, poutres hautes coffées — l'arbre flexible MXF CVS-2 m s'intercale entre le vibreur et la tête d'aiguille. Il transmet l'énergie vibratoire sur deux mètres supplémentaires sans perte significative d'amplitude, tout en absorbant une partie des contraintes mécaniques grâce à sa gaine spiralée. Sur les ouvrages de génie civil où les passes de béton dépassent 1,5 m, cet arbre n'est pas une option : il est indispensable pour atteindre la base du coffrage et éviter les zones non compactées en profondeur.

Contenu du pack

Chaque référence de la gamme MXF CVH est vendue à l'unité, conditionnée en boîte individuelle. La tête est prête à monter dès réception : aucun outillage, aucun réglage préalable. Elle s'enfiche sur l'arbre de sortie du vibreur ou sur l'arbre flexible jusqu'au cran d'arrêt, et le tour est joué.

Installation, utilisation et sécurité sur chantier

Le montage se résume à trois gestes : vérifier la compatibilité de votre vibreur (CVBC ou CVBP), enficher la tête jusqu'au cran d'arrêt, contrôler le verrouillage selon les indications du manuel constructeur. Côté utilisation, quelques règles de base conditionneront la longévité de l'ensemble et la sécurité de l'opérateur.

La technique recommandée consiste à plonger la tête verticalement dans le béton à intervalles réguliers — environ 1,5 fois le rayon d'action de la tête — et à la retirer lentement pour ne pas créer de vide. Un passage de 5 à 15 secondes par piqûre est généralement suffisant : des bulles qui cessent de remonter en surface signalent la fin du compactage à cet endroit. Concernant la santé de l'opérateur, l'exposition aux vibrations transmises main-bras est réglementée (directive européenne 2002/44/CE). La valeur d'exposition journalière ne doit pas dépasser 2,5 m/s² en moyenne. Le modèle sac à dos CVBP a précisément été conçu pour abaisser cette exposition en découplant mécaniquement le moteur de la poignée de l'opérateur.

Entretien et durée de vie des têtes MXF CVH

Une tête d'aiguille vibrante est un consommable — à considérer comme tel dans le budget de chantier. En conditions d'utilisation intensive (plusieurs heures par jour, béton à granulats durs), sa durée de service se situe entre 500 et 2 000 heures de vibration effective, soit souvent entre six mois et deux ans selon la cadence de l'entreprise.

• Nettoyage immédiat après usage : le béton frais s'enlève à l'eau en moins d'une minute. Une fois durci, il faut recourir à un décapage mécanique plus délicat. La règle d'or sur chantier : ne jamais ranger une tête encroûtée.
• Signes annonciateurs d'usure : vibration devenue irrégulière ou bruyante, chute visible de l'efficacité de compactage (béton qui ne se tasse plus autour de la tête), jeu anormal dans le raccord.
• Stockage : en atelier, à l'abri de l'humidité. Une tête sèche et propre se conserve sans problème plusieurs années.
• Remplacement préventif : ne pas attendre la panne sur coulage. Un défaut de compactage détecté après décoffrage peut imposer des reprises coûteuses, voire une démolition partielle.

MXF CVH disponibles chez FDS Pro

FDS Pro distribue l'ensemble de la gamme MXF CVH, du 25 mm au 63 mm, avec un stock disponible à l'expédition immédiate. Que vous ayez besoin d'une tête de remplacement en urgence avant un coulage ou de constituer un stock de tournée pour plusieurs équipes, nos équipes techniques peuvent vous orienter vers la configuration la plus adaptée à votre activité.

Questions fréquentes — Têtes d'aiguille vibrantes Milwaukee MXF CVH

Comment choisir entre le diamètre 38 mm et le 50 mm pour une dalle de sous-sol ?

Pour une dalle de sous-sol coulée en une seule passe avec un béton B25 ou B30 à armature courante (treillis soudé + aciers de bord), le 38 mm offre une maniabilité suffisante et un rayon d'action d'environ 25 à 30 cm, ce qui permet un espacement des piqûres compatible avec les cadences habituelles. Le 50 mm devient pertinent dès que l'épaisseur de dalle dépasse 30 cm, que le béton est chargé en plastifiant (moins fluide) ou que l'équipe dispose d'un seul opérateur pour couvrir une grande surface rapidement. Le rayon d'action plus large du 50 mm réduit le nombre de points de vibration nécessaires.

Est-ce que la tête MXF CVH fonctionne avec un vibreur thermique ou pneumatique de marque différente ?

Non. Les têtes MXF CVH sont exclusivement conçues pour les vibreurs Milwaukee MXF CVBC et MXF CVBP de la gamme MX FUEL™. Le raccord d'entraînement, le diamètre d'arbre et le système de verrouillage sont spécifiques à cet écosystème. Tenter de les adapter sur un vibreur tiers, thermique ou pneumatique, exposerait au risque de désolidarisation en cours d'utilisation, avec des conséquences potentiellement graves pour l'opérateur et l'ouvrage.

Quelle est la fréquence de vibration des têtes MXF CVH et pourquoi est-ce important pour la qualité du béton ?

La fréquence de vibration d'une aiguille se mesure en vibrations par minute (vpm) ou en Hertz. Les têtes MXF CVH, couplées aux vibreurs MX FUEL™, fonctionnent dans la plage haute fréquence caractéristique des vibreurs électriques modernes, généralement supérieure à 10 000 vpm. Cette fréquence élevée est particulièrement efficace sur les bétons à faible rapport eau/ciment (bétons C30/37 et au-delà), car elle permet de mobiliser les particules fines et de chasser les bulles d'air emprisonnées entre les granulats, là où une fréquence trop basse n'aurait pas d'effet. Un béton bien vibré présente une résistance en compression sensiblement supérieure à un béton simplement coulé, ce que les contrôles par carottage mettent systématiquement en évidence.

Combien de temps peut-on utiliser la tête MXF CVH avant de devoir la remplacer en conditions de chantier intensif ?

En usage quotidien intensif — 4 à 6 heures de vibration effective par jour, béton courant — les retours terrain situent la durée de vie entre 8 et 15 mois. Cette fourchette large s'explique par la nature du béton vibré : les bétons avec granulats calcaires durs ou les bétons de propreté très secs usent la tête plus rapidement que les bétons de granulats roulés ou les bétons autoplaçants. Le signe le plus fiable d'une tête en fin de vie n'est pas toujours visuel : c'est une perte d'efficacité sur béton dont l'opérateur ne perçoit plus les bulles remonter normalement à la surface.

Pourquoi utiliser un vibreur sans fil MX FUEL™ plutôt qu'un vibreur électrique filaire sur chantier ?

La question revient souvent lors de l'équipement d'une nouvelle brigade de bétonnage. L'argument décisif n'est pas uniquement la liberté de mouvement : sur chantier humide ou en présence d'eau de ressuyage — situation fréquente lors de fondations ou de travaux en zone inondable — l'absence de câble d'alimentation 230 V supprime un risque électrique réel. Par ailleurs, les vibreurs MX FUEL™ maintiennent une fréquence et une amplitude constantes jusqu'à la fin de la décharge batterie, là où certains modèles filaires voient leurs performances fluctuer selon la longueur du câble de prolongation ou la qualité de l'alimentation de chantier. Pour FDS Pro, qui accompagne notamment des entreprises intervenant sur des réseaux humides et des ouvrages hydrauliques, c'est souvent l'argument qui emporte la décision.
