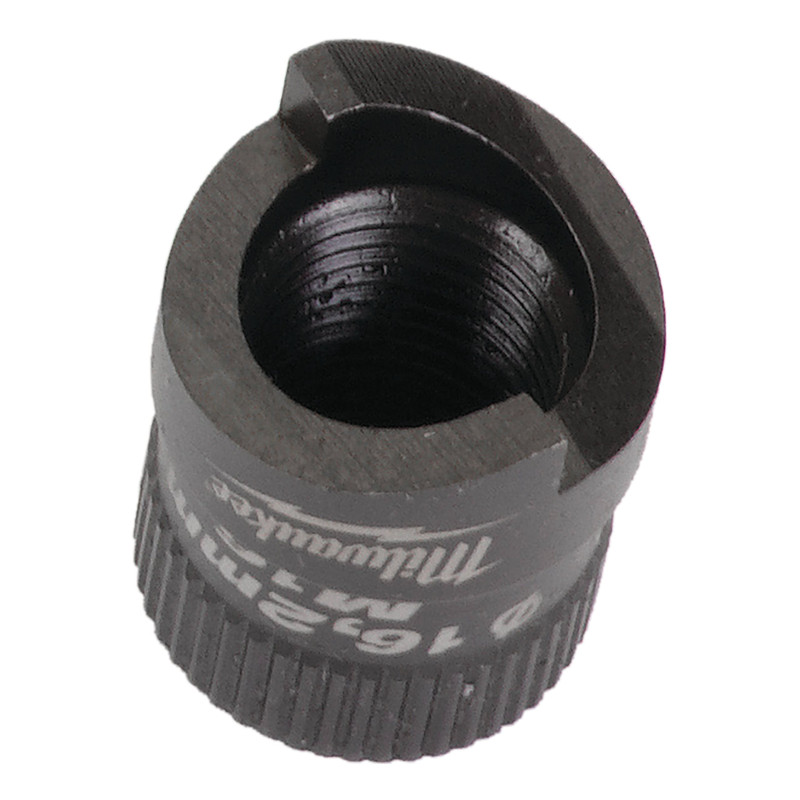

Sur un chantier de canalisation ou lors d'une intervention en armoire de distribution, la qualité du poinçonnage conditionne directement la tenue de l'assemblage. Un trou mal centré, une découpe avec bavures, et c'est l'étanchéité du passage qui est compromise. C'est précisément pour répondre à cette exigence terrain que le poinçon M16 FORCE LOGIC (référence 4932430841) a été conçu : une coupe franche, un centrage fiable, une durabilité adaptée à l'usage quotidien intensif.
Ce poinçon s'intègre dans le système d'emporte-pièce modulaire FORCE LOGIC, une gamme couvrant l'ensemble des diamètres courants rencontrés dans les métiers de la plomberie, de la ventilation, des réseaux électriques et de la tuyauterie industrielle. Le M16 en est l'un des calibres les plus sollicités, notamment pour le passage de gaines en métrique standard et les entrées de câbles en boîtiers de comptage.
L'emporte-pièce n'est pas un outil de niche : il s'impose dès qu'il faut créer un perçage calibré dans une tôle ou un coffret sans recourir à la scie cloche ou à la meuleuse. La différence se voit immédiatement — pas de sciure de métal projetée, pas d'ovale disgracieux, pas de reprise de finition nécessaire.
En plomberie sanitaire, le poinçon M16 sert typiquement à créer les passages d'alimentation dans les panneaux de distribution multicouche ou les coffres de robinetterie. En électricité et en génie climatique, il permet de préparer des entrées de gaine dans des caissons acier ou des armoires de répartition. Les techniciens réseaux intervenant sur des coffrets de comptage enterrés — eau, gaz, chaleur — apprécient particulièrement la reproductibilité du geste : le centrage par goujon évite tout positionnement à l'œil, même dans un espace de travail contraint.
Pour un artisan travaillant seul, le gain de temps est réel : là où une scie cloche demande un bridage du support et une opération à deux mains, l'emporte-pièce guidé se positionne, se serre, et la découpe est faite en quelques secondes d'actionnement.
Le poinçon M16 est dimensionné pour les matériaux les plus courants en installation industrielle et tertiaire :
L'écart de tolérance sur l'inox — 0,5 mm de moins que pour l'acier doux — s'explique par la résistance au cisaillement sensiblement supérieure de ce matériau et par la chaleur générée lors du poinçonnage, qui accélère l'usure de l'arête de coupe. Sur les chantiers où la proportion de perçages inox est élevée (agro-alimentaire, cuisine professionnelle, locaux médicaux), il est conseillé de vérifier plus fréquemment l'état du tranchant. Ces capacités couvrent la très grande majorité des tôles de coffrage, panneaux de distribution et gaines métalliques rencontrées en installation courante.
L'une des caractéristiques techniques qui distingue le système FORCE LOGIC des emporte-pièces d'entrée de gamme est son mécanisme de guidage par goujon interchangeable. Deux configurations sont disponibles selon le diamètre de pré-perçage pratiqué :
Le choix entre les deux dépend de l'équipement de perçage disponible sur le chantier et de l'accès à la zone à poinçonner. L'utilisation d'un foret étagé est souvent préférable pour le pré-perçage : elle permet d'atteindre précisément le diamètre cible en une passe sans changement de foret. La tolérance à respecter est serrée — idéalement ±0,2 mm — car un avant-trou trop large laisse le goujon jouer latéralement et compromet le centrage final de la découpe. Un avant-trou trop étroit, quant à lui, rend l'engagement du goujon impossible ou endommage son filetage.
La référence 4932430841 correspond à la fourniture d'une pièce unitaire :
Ce poinçon fonctionne obligatoirement avec la matrice Die M16 correspondante, vendue séparément. L'appariement poinçon-matrice n'est pas optionnel : utiliser une matrice d'un autre diamètre, même proche, génère une coupe irrégulière et peut endommager les deux pièces. Le boulon de tirage (draw bolt) et le goujon de centrage complètent le montage selon la configuration retenue. Cette logique modulaire permet de constituer progressivement un jeu complet sans investissement massif initial.
Milwaukee propose une gamme structurée de poinçons et matrices couvrant les diamètres standards en métrique et en filetage PG :
La cohérence de la gamme est un avantage pratique non négligeable : les goujons, boulons et adaptateurs sont communs à tous les calibres, ce qui réduit le nombre de références à gérer en stock et simplifie les approvisionnements d'urgence.
| Caractéristique | Détail |
|---|---|
| Référence Milwaukee | Punch M16 — 1 pc |
| Référence produit | 4932430841 |
| Type de produit | Poinçon pour emporte-pièce FORCE LOGIC |
| Diamètre de découpe | M16 (métrique) |
| Matériaux compatibles | Acier doux, aluminium, acier inoxydable |
| Épaisseur max. acier doux | 3 mm |
| Épaisseur max. aluminium | 3 mm |
| Épaisseur max. inox | 2,5 mm |
| Goujon de centrage 1 | ⌀ 11,1 mm (réf. 49162680) — pré-perçage ⌀ 11,3 à 11,5 mm |
| Goujon de centrage 2 | ⌀ 19 mm (réf. 49162681) — pré-perçage ⌀ 19,5 à 20 mm |
| Contenu du pack | 1 × Poinçon M16 |
| Système | FORCE LOGIC — emporte-pièce modulaire |
La qualité du résultat final tient autant à la préparation qu'à l'outil lui-même. Voici la séquence à suivre pour un poinçonnage propre :
Sur de l'inox, il est recommandé de lubrifier légèrement les faces de coupe avant l'opération pour limiter l'échauffement et préserver l'arête tranchante plus longtemps.
Un poinçon bien entretenu dure significativement plus longtemps et maintient la qualité de coupe sur la durée. Quelques pratiques simples suffisent :
FDS Pro distribue du matériel destiné exclusivement aux professionnels des métiers de l'eau, de la détection de réseaux et du BTP. Les produits proposés sont neufs, authentiques et disponibles en stock pour une expédition rapide vers les chantiers. Le poinçon M16 (réf. 4932430841) est référencé à l'unité et en configuration complète, avec l'ensemble des accessoires FORCE LOGIC associés disponibles sur le même site. Une équipe technique est joignable pour orienter les utilisateurs vers la configuration d'emporte-pièce la mieux adaptée à leurs besoins spécifiques.
Le M16 correspond au filetage métrique standard ISO et produit une découpe calibrée pour recevoir des raccords ou presse-étoupes métriques M16. Le PG16, issu de la norme allemande Panzergewinde, génère un diamètre de perçage légèrement différent correspondant aux presse-étoupes PG16 courants en installation électrique. Les deux diamètres sont proches mais non interchangeables : utiliser la mauvaise matrice compromet l'ajustement et l'étanchéité du composant à loger.
Le choix dépend avant tout de l'outillage de perçage disponible sur le chantier. Le goujon ⌀ 11,1 mm convient lorsqu'on dispose d'un foret étagé capable d'atteindre 11,3 à 11,5 mm, ce qui correspond aux forets étagés standards les plus répandus. Le goujon ⌀ 19 mm est préféré lorsqu'on travaille avec un foret hélicoïdal de grand diamètre ou un perçage existant à agrandir. Dans les deux cas, la tolérance sur le diamètre du pré-trou est critique pour garantir le centrage de la découpe finale.
Le cuivre, plus tendre que l'aluminium, est tout à fait compatible avec les capacités de coupe du poinçon M16, dans la limite des épaisseurs indiquées pour l'aluminium. L'acier galvanisé, assimilable à de l'acier doux en termes de dureté, peut également être poinçonné jusqu'à 3 mm, mais la présence de zinc en surface peut légèrement accélérer l'usure de l'arête — une lubrification légère avant la coupe est conseillée. Dans tous les cas, tester sur une chute du même matériau et de la même épaisseur avant de travailler sur l'ouvrage définitif reste une bonne pratique.
Milwaukee ne communique pas de chiffre officiel de cycles, car la durée de vie dépend directement du matériau travaillé, de l'épaisseur moyenne et des conditions d'utilisation (lubrification, propreté, respect des épaisseurs maximales). En usage professionnel intensif sur acier doux de 2 mm, les utilisateurs rapportent couramment plusieurs centaines de perçages avant que la qualité de coupe ne se dégrade notablement. Sur inox en limite d'épaisseur, ce nombre peut être divisé par deux ou trois. L'inspection régulière de l'arête reste le meilleur indicateur de remplacement.
Le poinçon et la matrice forment un ensemble de cisaillement calibré : le jeu fonctionnel entre les deux pièces est calculé au dixième de millimètre pour permettre le passage du métal sans coincement ni déchirure excessive. Utiliser une matrice d'un diamètre différent — même de 1 mm d'écart — provoque soit un blocage en cours de découpe, soit une coupe irrégulière avec bavures importantes, et risque d'endommager irrémédiablement les deux pièces. L'appariement strict poinçon-matrice est une règle de base pour tout système d'emporte-pièce professionnel.
