Mâchoires et lames de coupe-câbles pour M18™ HCC & ONEHCC - 49162773

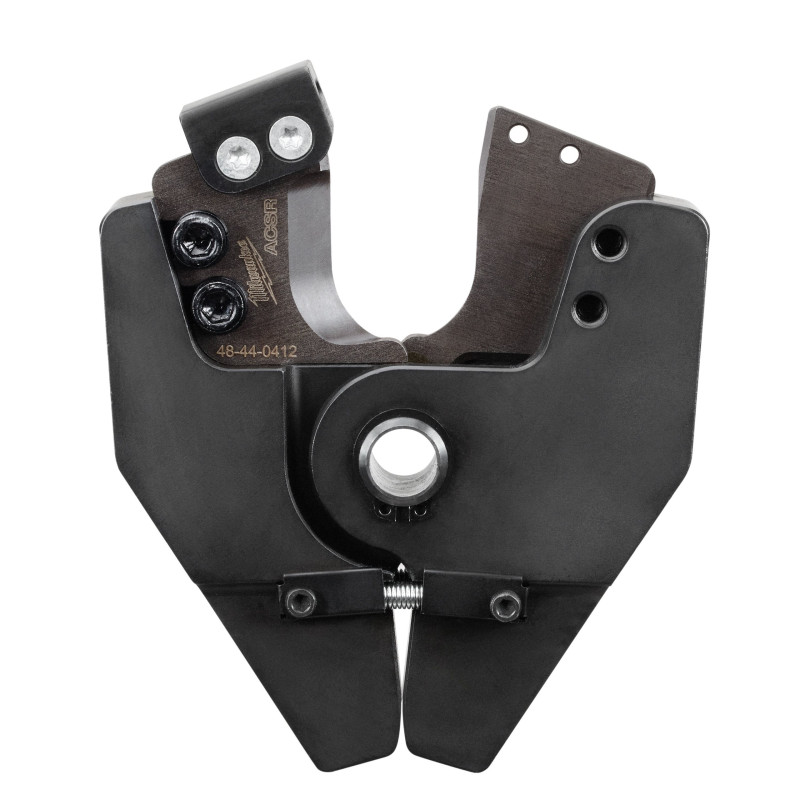

Mâchoires et lames ACSR pour coupe-câbles M18 HCC — Réf. 49162773

Sur un chantier de renouvellement de réseau aérien, lorsqu'on se retrouve face à du câble ACSR — cette combinaison d'aluminium et d'âme acier qui résiste à tout — on ne coupe pas ça avec n'importe quelle lame. Les mâchoires et lames ACSR (réf. 49162773) ont été conçues précisément pour cette situation : s'adapter au coupe-câbles M18 HCC et attaquer proprement des conducteurs aluminium renforcé acier jusqu'à 9,5 mm de diamètre, sans arracher, sans déformer le conducteur, sans bavure.

Ce type de câble — désigné ACSR pour Aluminium Steel Reinforced, ou ACSS selon la variante — est omniprésent sur les lignes de distribution aérienne, les réseaux HTA et les infrastructures de transport d'énergie. Sa structure composite, avec l'acier au cœur et l'aluminium en périphérie, impose des lames spécifiques : ni les mâchoires cuivre-aluminium classiques, ni les couteaux multifonctions ne tiennent sur la durée face à la dureté de l'âme acier.

Ce que découpe réellement cet accessoire — et ce qu'il ne découpe pas

La question revient souvent en atelier : est-ce que ces mâchoires peuvent couper du câble SWA ou du câble armé ? La réponse est non, et c'est important de le clarifier avant toute commande. Les mâchoires ACSR sont optimisées pour les câbles dont l'armature acier est une âme centrale fine, caractéristique des conducteurs aériens de puissance. Les câbles à blindage tressé type SWA (Steel Wire Armoured), ou les câbles cuirassés haute tension, nécessitent un jeu de mâchoires dédié — il existe pour cela d'autres accessoires dans la gamme HCC.

En revanche, sur du câble ACSR de section courante — les 25 à 50 mm² les plus répandus sur les réseaux de distribution — la coupe est franche et répétable. Le diamètre maximal de 9,5 mm correspond aux conducteurs les plus courants de ces sections. Au-delà, il faut envisager d'autres solutions mécaniques.

Spécifications techniques

Montage et interchangeabilité sur le M18 HCC

L'un des intérêts majeurs de l'architecture modulaire du coupe-câbles M18 HCC réside dans la rapidité d'échange des mâchoires. En intervention, passer d'un jeu ACSR à un jeu cuivre-aluminium se fait sans outillage spécifique, en quelques secondes. Pour les équipes qui tournent sur plusieurs types de réseaux dans la même journée — distribution aérienne le matin, travaux souterrains l'après-midi — cette souplesse évite l'emport de plusieurs appareils.

Les mâchoires s'enclenchent directement sur le corps de l'outil, sans jeu ni déréglage. Une fois en place, elles se comportent comme si l'outil avait été conçu pour ce seul usage. Le changement en conditions dégradées — gants, froid, luminosité réduite — reste réalisable sans manipulation complexe.

La gamme de mâchoires HCC — choisir le bon jeu selon le conducteur

Le système M18 HCC repose sur une logique d'accessoires interchangeables couvrant l'ensemble des conducteurs rencontrés en intervention réseau. Voici les principales familles disponibles :

• ACSR / ACSS — conducteurs aluminium à âme acier, lignes aériennes de distribution (le présent accessoire)
• Cu / Al standard — cuivre et aluminium non renforcés, câbles souterrains courants
• FSW (Fine Stranded Wire) — fils fins multibrins, câbles de contrôle et de signalisation
• EHS (Extra High Strength) — câbles de haubanage, fils d'acier galvanisé à haute résistance
• SWA (Steel Wire Armoured) — câbles armés à blindage tresse acier, réseaux souterrains protégés

Constituer un kit de deux ou trois jeux de mâchoires adaptés à ses chantiers récurrents revient bien moins cher que d'investir dans des appareils de coupe séparés — et ça tient dans une seule sacoche d'outillage.

Durabilité des lames et entretien sur le terrain

La longévité des lames dépend directement de leur utilisation : sur du câble ACSR propre et sec, elles encaissent plusieurs centaines de coupes sans perte de tranchant notable. Sur des conducteurs oxydés, encrassés ou mal alignés lors de la prise en mâchoire, l'usure s'accélère. Un simple nettoyage après intervention — dépoussiérage, essuyage sec — suffit à maintenir les lames en état.

Quand la coupe commence à nécessiter plusieurs déclenchements, ou que le conducteur se déforme au lieu d'être tranché net, c'est le signe que le jeu de lames doit être remplacé. Avoir un second jeu en stock — surtout pour les équipes intervenant sur appel d'urgence — évite l'immobilisation d'un outil dont le corps est en parfait état.

Contextes d'intervention typiques

Ces mâchoires trouvent leur utilité partout où des conducteurs ACSR sont présents et doivent être sectionnés avec précision : maintenance préventive ou corrective sur lignes HTA aériennes, remplacement de portées défaillantes après intempéries, travaux de mise en souterrain de lignes existantes, ou encore interventions sur les colonnes montantes et les départs de postes de transformation.

Dans les équipes de gestionnaires de réseaux électriques et de prestataires spécialisés travaillant pour des donneurs d'ordre publics ou privés, la fiabilité de la coupe conditionne la sécurité de l'intervention : un conducteur mal sectionné, aux extrémités filochées, génère des risques à la reconnexion ou au sertissage. C'est précisément ce que ces lames éliminent.

Questions fréquentes — Mâchoires ACSR Milwaukee 49162773

Quelle est la différence entre les mâchoires ACSR et les mâchoires Cu/Al pour le M18 HCC ?

Les mâchoires Cu/Al sont conçues pour des conducteurs homogènes — cuivre ou aluminium pur — dont la dureté est uniforme sur toute la section. Les mâchoires ACSR intègrent une géométrie de lame et un traitement thermique adaptés à la présence d'une âme acier centrale, nettement plus dure que l'aluminium environnant. Utiliser des lames Cu/Al sur du câble ACSR détériore rapidement le tranchant et produit des coupes irrégulières, voire des déformations du conducteur.

Est-ce que les mâchoires 49162773 sont compatibles avec le M18 ONEHCC ?

Oui, le système de fixation des mâchoires est commun entre le M18 HCC et le M18 ONEHCC. L'interchangeabilité est totale : un même jeu de mâchoires ACSR fonctionne sur les deux versions de l'outil sans adaptation ni pièce intermédiaire. Cette compatibilité est garantie par la conception modulaire de la plateforme HCC de Milwaukee.

Combien de coupes peut-on réaliser avec un jeu de lames ACSR avant de devoir le remplacer ?

Milwaukee ne communique pas de chiffre officiel de durée de vie, car celui-ci varie en fonction du diamètre des câbles coupés, de leur état de surface (oxydation, revêtement) et des conditions d'utilisation. En pratique, sur des câbles ACSR propres de section courante (25 à 50 mm²), un jeu de lames bien entretenu tient plusieurs centaines d'interventions. Le signal de remplacement le plus fiable reste la qualité de la coupe : dès qu'elle n'est plus franche au premier déclenchement, le remplacement s'impose.

Comment savoir si mon câble est bien du type ACSR et non un câble armé SWA ?

Un câble ACSR présente en section une âme centrale de fils d'acier galvanisé entourée de torons d'aluminium — sa surface extérieure est lisse et argentée, sans gaine plastique distincte sur les conducteurs aériens nus. Un câble SWA, lui, possède une gaine extérieure en PVC ou PE sous laquelle se trouve une tresse ou une couche de fils d'acier formant une armure continue. En cas de doute, la référence constructeur du câble ou la documentation du réseau permettent d'identifier précisément la structure du conducteur avant de choisir les mâchoires adaptées.

Pourquoi le diamètre maximum de coupe est limité à 9,5 mm pour ces mâchoires ACSR ?

Cette limite correspond à la capacité mécanique du coupe-câbles M18 HCC conjuguée à la géométrie des mâchoires ACSR : au-delà de 9,5 mm de diamètre, la force de coupe nécessaire pour trancher l'âme acier dépasse les paramètres pour lesquels l'ensemble outil-mâchoire a été qualifié, avec un risque de détérioration des lames ou d'une coupe incomplète. Les conducteurs ACSR de sections supérieures à 50 mm², généralement rencontrés sur les réseaux de transport HTB, relèvent d'outillages hydrauliques de plus grande capacité, distincts de la gamme HCC.
