Sur un chantier de pose de chemins de câbles, la qualité de la découpe ne se voit pas toujours — mais elle se ressent à chaque assemblage. Une coupe franche, sans bavure ni arête saillante, c'est la garantie d'une installation propre, d'une finition soignée et d'un gain de temps réel sur la pose. Les matrices de la gamme STSD Milwaukee répondent précisément à cette exigence : des outils de remplacement conçus pour maintenir les performances de la cisaille dans la durée, quelle que soit l'intensité d'utilisation.

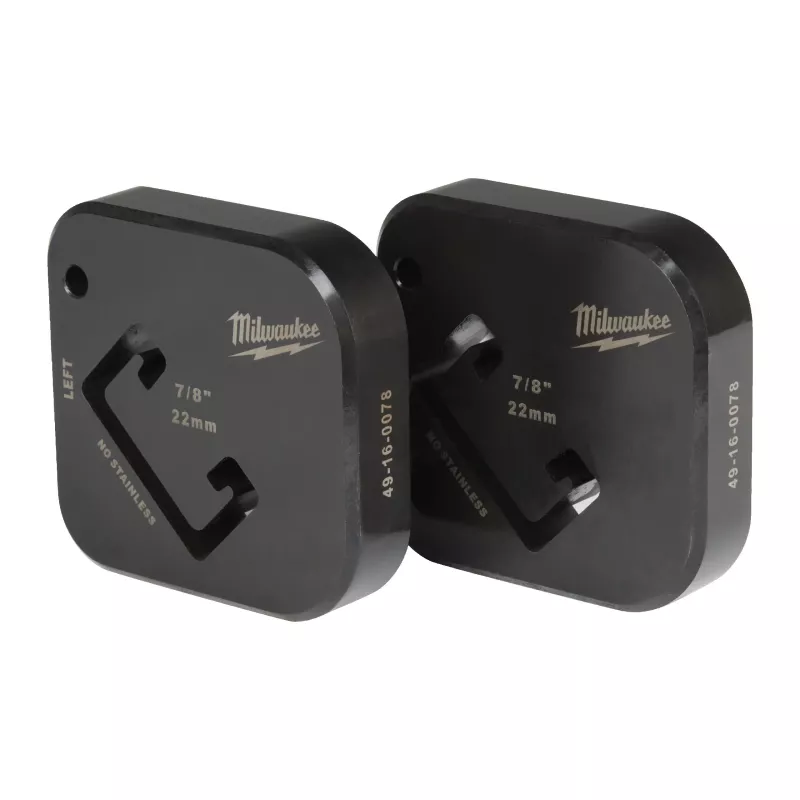

La référence 49160078 correspond au set de matrice pour section 22 x 41 mm (STSD 22 x 41), l'une des dimensions les plus courantes dans les installations de réseaux courants forts et courants faibles. Mais la gamme couvre plusieurs profils standards, pour s'adapter aux différentes configurations rencontrées sur le terrain.
La matrice est la pièce active de la cisaille : c'est elle qui cisaille le profilé en exerçant une pression tranchante entre deux lames en acier traité. Tant qu'elle est en bon état, la coupe est nette, l'effort reste constant et le profilé conserve sa géométrie. Quand elle s'use, les choses se dégradent progressivement : l'effort augmente, le métal commence à se pincer plutôt qu'à se cisailler, et les bords découpés présentent des irrégularités qui compliquent l'emboîtement des connecteurs ou l'installation des couvercles.
Sur les chantiers à fort débit — une grande opération de tirage de câbles en galerie technique, une remise en conformité d'un réseau en sous-station, ou une installation complète de chemins de câbles pour une collectivité — une matrice usée génère des pertes de temps difficilement rattrapables. Les techniciens expérimentés le savent : on ne garde pas une matrice limite "pour finir le chantier". On la remplace dès les premiers signes.
Quelques indicateurs concrets permettent d'évaluer l'état d'une matrice sans avoir à démonter la cisaille :
Ces symptômes n'arrivent pas du jour au lendemain — ils s'installent progressivement. La bonne pratique consiste à avoir une matrice de rechange dans la caisse à outils avant que la situation devienne problématique, pas après.
Les matrices de la gamme STSD sont conçues pour la découpe de profilés en acier galvanisé à chaud, en acier galvanisé électrolytiquement et en acier peint — les finitions standard sur la quasi-totalité des chemins de câbles en usage dans les réseaux d'eau, d'assainissement et les installations BTP courantes.
En revanche, elles ne sont pas adaptées à la découpe de profilés en acier inoxydable. L'inox, plus dur et plus abrasif, sollicite différemment le tranchant des lames et nécessite une matrice spécifique. Cette restriction est importante à connaître pour les chantiers en milieu agroalimentaire, en station d'épuration ou dans tout environnement imposant de l'inox pour des raisons de corrosion.
Le remplacement ne demande pas de compétence particulière en maintenance outillage. La matrice se retire en quelques tours de clé Allen, sans démontage de la cisaille. La nouvelle pièce s'installe dans le même logement, avec le même protocole inversé. Aucun réglage n'est nécessaire : une fois en place, la matrice est opérationnelle immédiatement.
Ce point est souvent sous-estimé, mais il compte sur le terrain : un remplacement qui prend cinq minutes entre deux passes ne pénalise pas le rythme du chantier. C'est là tout l'intérêt d'avoir la pièce disponible avant d'en avoir besoin.
Milwaukee décline ses matrices pour cisaille en plusieurs sections, couvrant les profilés les plus répandus dans les installations professionnelles :
Les variantes "C" correspondent à des géométries de coupe légèrement différentes, adaptées à certains profilés à section modifiée. Si vous travaillez régulièrement sur plusieurs types de chemins de câbles, il est utile de connaître les références de chaque format pour ne jamais être pris de court.
| Caractéristique | Valeur |
|---|---|
| Référence produit | STSD 22 x 41 |
| MPN / Référence fournisseur | 49160078 |
| Numéro EAN | 045242821914 |
| Dimensions de coupe | 22 x 41 mm |
| Matériaux compatibles | Acier galvanisé (à chaud et électrolytique), acier peint |
| Matériaux non compatibles | Acier inoxydable |
| Contenu du pack | 1 set de matrice pour coupe 22 x 41 mm |
La référence de la matrice est directement liée à la section du profilé à découper, pas au modèle de cisaille. Il faut mesurer la hauteur et la largeur du profilé en millimètres et choisir la matrice STSD au format correspondant — par exemple STSD 22 x 41 pour un profilé de 22 mm de hauteur sur 41 mm de largeur. En cas de doute, le marquage sur le profilé lui-même ou la fiche technique du chemin de câbles indique ses dimensions nominales.
La durée de vie varie en fonction du matériau découpé, de l'épaisseur de l'acier et du soin apporté à l'utilisation (lubrification, propreté des lames). Sur des profilés galvanisés standards en usage professionnel intensif, plusieurs centaines de coupes nettes sont réalisables avant que les premiers signes d'usure n'apparaissent. Le bon indicateur reste la qualité du bord de coupe : dès que les bavures s'installent, le remplacement s'impose.
Oui, la matrice fonctionne sur les profilés perforés du moment que leurs dimensions extérieures correspondent à la section 22 x 41 mm. Les perforations n'ont pas d'incidence sur le fonctionnement du cisaillement. En revanche, il faut s'assurer que l'épaisseur de paroi du profilé reste dans les limites préconisées par le fabricant de la cisaille.
L'inox présente une dureté et une ténacité nettement supérieures à celles de l'acier galvanisé courant. Utiliser une matrice STSD standard sur de l'inox accélère drastiquement l'usure des lames, peut provoquer un écaillage du tranchant et génère des coupes irrégulières. Milwaukee propose des matrices spécifiquement traitées pour ce type de matériau, adaptées à la résistance de l'inox.
Les matrices de la gamme STSD sont conçues pour s'installer sur les cisailles Milwaukee compatibles avec ce format de logement. Il est conseillé de vérifier la compatibilité entre la matrice et le modèle de cisaille dans la documentation technique Milwaukee avant tout achat, notamment si vous possédez une ancienne génération de cisaille. En pratique, les séries récentes Milwaukee acceptent l'ensemble des matrices STSD du catalogue actuel.
