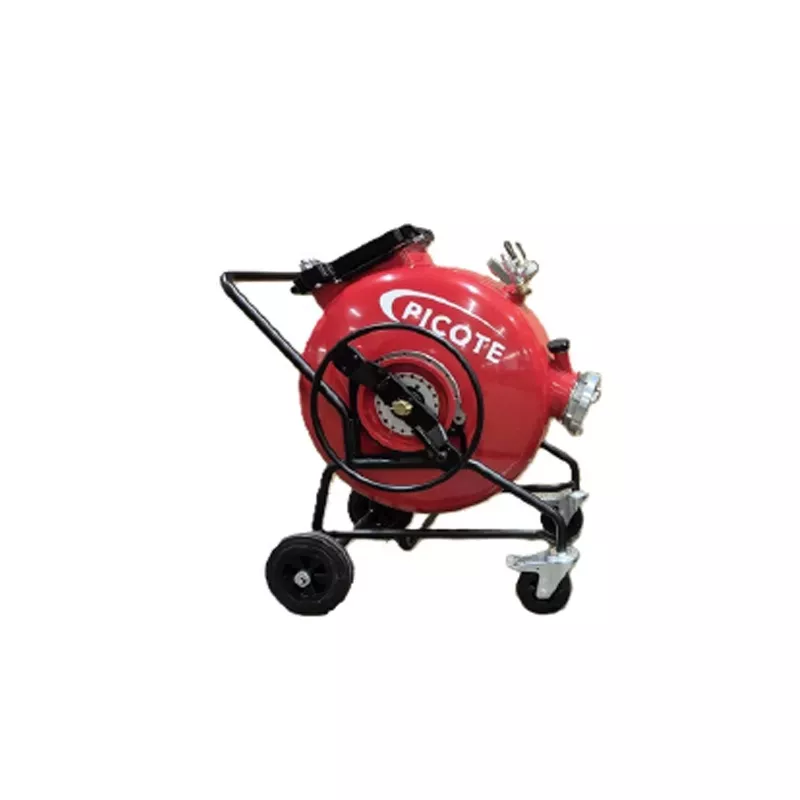

Le Picote Lining Drum 550 est un tambour d’inversion mobile conçu pour la mise en place des gaines CIPP du DN50 au DN225. Sa capacité indicative atteint environ 45 m avec une gaine sèche DN100, pour une pression annoncée de 1,7 bar.Monté sur un chariot à grandes roues, il dispose d’une porte de chargement surdimensionnée, d’un port multifonction et d’un raccord principal de 6 pouces disponible en Storz ou Camlock. Il constitue une solution de capacité intermédiaire entre les tambours compacts et les modèles destinés aux très longues gaines.
Pendant une inversion pneumatique, le liner imprégné est retourné progressivement dans la conduite hôte sous l’effet de la pression. Le tambour stocke la gaine, accompagne son déroulement et aide l’équipe à contrôler son engagement dans la tête d’inversion. Le modèle 550 apporte davantage de capacité qu’un tambour compact. Avec 53,8 kg à vide, sa mobilité repose sur le chariot à grandes roues, la construction en aluminium et la répartition du centre de gravité.
La porte rectangulaire surdimensionnée facilite le chargement du liner. Son verrouillage en deux étapes sécurise la fermeture, tandis que la grande fenêtre permet d’observer l’intérieur du tambour sans rouvrir la porte.
Les grandes roues et la garde au sol facilitent le franchissement de certains seuils et passages irréguliers. Le centre de gravité déporté aide à conserver l’équilibre lorsque des têtes ou adaptateurs sont installés à l’avant.
Le volant peut être installé d’un côté ou de l’autre du tambour afin de placer la commande dans la zone la plus accessible. Sa poignée rabattable réduit l’encombrement pendant le transport. Le système de bande de friction oriente et maintient progressivement la sortie, sans positions prédéfinies. Picote annonce un support de 20 kg à 0,5 m devant les roues avant pour cette configuration précise.
Le port multifonction peut recevoir, selon l’installation, un dispositif CCTV pour le suivi visuel, un câble Picote Smart Heat pour la polymérisation thermique ou les équipements nécessaires à une configuration vapeur.
La gaine est chargée puis guidée vers une tête compatible. La pression provoque son retournement dans la conduite, le volant accompagne le déroulement et la fenêtre permet de contrôler l’intérieur. Les accessoires CCTV, Smart Heat ou vapeur utilisent le port multifonction selon le protocole retenu. Ce principe général ne remplace pas le manuel Picote ni les instructions du système CIPP.
| Caractéristique | Donnée |
|---|---|
| Marque | Picote |
| Modèle | Lining Drum 550 |
| Application | Inversion pneumatique de gaines CIPP |
| Plage d’utilisation | DN50 à DN225, soit 2 à 9 pouces |
| Poids à vide | 53,8 kg |
| Dimensions | 589,5 × 917 × 1 028 mm, largeur × longueur × hauteur |
| Capacité indicative | Environ 45 m en DN100, estimation basée sur une gaine sèche chargée en enroulement rectiligne |
| Pression annoncée | 1,7 bar, soit 25 PSI |
| Raccord principal | 6 pouces Storz ou 6 pouces Camlock selon la version |
| Polymérisation | Température ambiante, eau chaude ou vapeur |
| Construction | Aluminium |
| Conformité indiquée | Certification CE |
La valeur de 1,7 bar correspond à la pression annoncée par Picote pour l’équipement. La pression d’inversion doit être déterminée selon le liner, la longueur, le diamètre, la géométrie du réseau et les instructions du système CIPP.
Le Lining Drum 550 est présenté comme certifié CE. La déclaration correspondant à la référence livrée doit être conservée avec l’équipement et peut être demandée à FDS Pro.
L’estimation de 45 m correspond à une gaine sèche DN100 chargée en enroulement rectiligne. Elle ne constitue pas une longueur garantie.
| Information | Influence sur la capacité |
|---|---|
| Diamètre du liner | Il modifie directement l’encombrement de chaque tour. |
| Épaisseur | Une gaine plus épaisse réduit la longueur chargeable. |
| Largeur à plat | Elle aide à estimer le volume occupé dans le tambour. |
| Construction textile | Elle influence la souplesse et la compression du liner. |
| Films et protections | Ils ajoutent de l’épaisseur à l’ensemble chargé. |
| Méthode de chargement | Un enroulement régulier optimise l’espace disponible. |
Le modèle 550 s’adresse aux entreprises de réhabilitation et d’assainissement qui recherchent davantage de capacité tout en conservant une machine mobile sur chariot.
| Critère | Picote 340 | Picote 550 |
|---|---|---|
| Capacité indicative en DN100 | Environ 10 m | Environ 45 m |
| Pression annoncée | 3 bar | 1,7 bar |
| Poids annoncé | 12,5 kg | 53,8 kg |
| Mobilité | Transport manuel | Chariot à grandes roues |
| Raccord principal | 4 pouces | 6 pouces |
| Positionnement | Espaces très exigus et capacité compacte | Capacité supérieure et liners plus longs |
Le Picote Lining Drum 550 constitue une solution adaptée aux professionnels qui recherchent un tambour d’inversion mobile, capable de recevoir des gaines CIPP du DN50 au DN225 et d’offrir une capacité indicative de 45 m en DN100. Ses versions Storz ou Camlock, son port multifonction et sa gamme de têtes compatibles permettent de composer une installation cohérente avec les équipements déjà présents dans votre parc. Pour sécuriser votre choix, transmettez à FDS Pro les dimensions de vos liners, les longueurs à charger et les contraintes d’accès du chantier.
Tambour d’inversion mobile pour gaines CIPP DN50 à DN225, avec une capacité indicative de 45 m en DN100.
