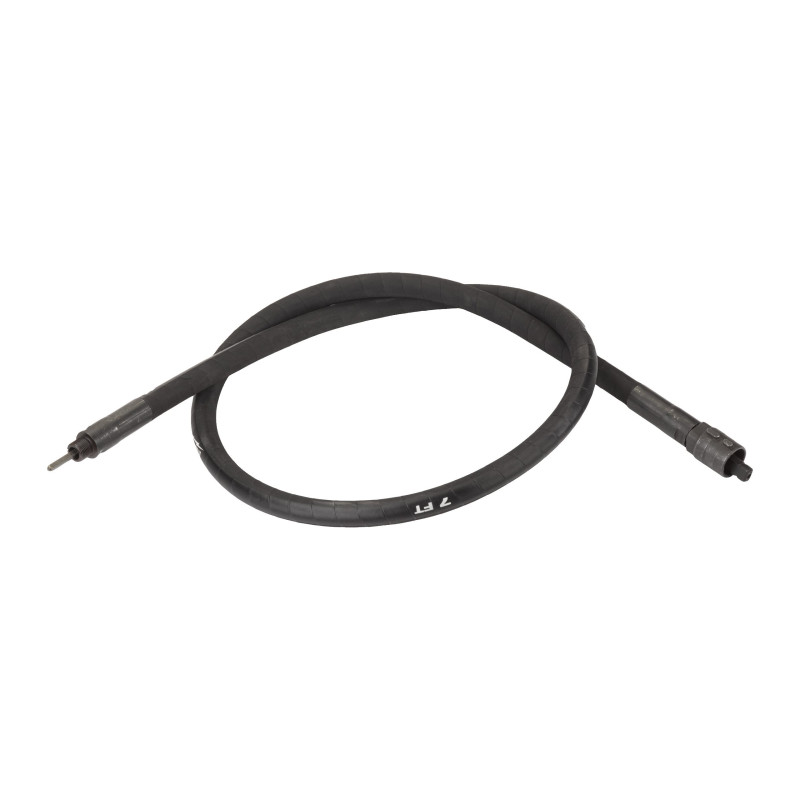

Sur un chantier de bétonnage, la qualité de la mise en œuvre dépend autant de la tête vibrante que de la liaison qui transmet l'énergie depuis le moteur. L'arbre flexible Milwaukee MXF CVS est précisément cet élément intermédiaire : un composant de transmission conçu pour transporter les vibrations jusqu'à l'aiguille sans atténuation, sans jeu mécanique et sans fatigue prématurée. Disponible en quatre longueurs — 2 m, 3 m, 4 m et 6,4 m —, il couvre l'ensemble des situations rencontrées dans les métiers du béton, de la petite maçonnerie jusqu'aux ouvrages de génie civil.
Intégré à la gamme MX FUEL™, cet arbre s'inscrit dans une logique système où chaque composant — motorisation, liaison flexible, tête de vibrage — a été conçu pour fonctionner ensemble. Ce n'est pas un accessoire universel adapté en bout de chaîne : c'est un élément natif, testé en usine avec les groupes moteurs MXF CVBC et MXF CVBP, et dimensionné pour absorber les cycles de vibration journaliers sur des mois d'utilisation continue.
| Paramètre | Valeur |
|---|---|
| Référence gamme | MXF CVS |
| Longueurs disponibles | 2 m / 3 m / 4 m / 6,4 m |
| Référence 2 m (MPN) | 4932478611 — EAN 4058546348045 |
| Compatible motorisation | MXF CVBC-0 (compacte) / MXF CVBP-0 (sac à dos) |
| Têtes de vibrage compatibles | 25 mm / 38 mm / 50 mm / 63 mm |
| Système batterie | MX FUEL™ |
| Unité de vente | 1 pièce |
Le choix de la longueur d'arbre n'est pas une question de préférence, c'est une contrainte technique dictée par la profondeur de la pièce à vibrater et la liberté de manœuvre disponible autour du coffrage. Milwaukee a structuré sa gamme en conséquence :
Un maçon travaillant sur des piscines en béton armé ou des bassins de rétention alternera souvent entre le 2 m pour les joues latérales et le 3 m pour le radier — deux longueurs, un seul groupe moteur, aucun compromis sur la qualité du vibrage.
Beaucoup d'entreprises investissent dans un bon groupe moteur, puis négligent l'arbre flexible en optant pour un modèle générique ou en le conservant bien au-delà de sa durée de vie utile. Le résultat est prévisible : vibrations atténuées, béton insuffisamment consolidé, bulles d'air emprisonnées près des armatures, et à terme, des défauts de résistance invisibles à l'œil nu mais révélés par les contrôles.
L'arbre flexible Milwaukee MXF CVS transmet les vibrations sans torsion parasite ni perte d'amplitude. Sa construction interne maintient la concentricité de rotation même lors de passages angulaires dans des coffrages étroits. Sur des journées de bétonnage intenses — coulée de dalle de 80 m² en une matinée, par exemple — cette constance évite la fatigue prématurée de la gaine et prévient le phénomène de « battement » qui, outre la perte d'efficacité, fatigue l'opérateur et dégrade les raccords.
Les emboîtements de l'arbre MXF CVS sont usinés aux tolérances imposées par Milwaukee pour les motorisations CVBC et CVBP. Cette précision d'assemblage supprime tout jeu en rotation, ce qui signifie concrètement qu'il n'y a aucune prise d'usure prématurée aux raccords, et que la démontabilité reste aisée même après plusieurs mois d'exposition au béton et aux cycles de nettoyage. Un arbre tiers peut sembler compatible à la connexion, mais des écarts de cotes de quelques dixièmes de millimètre suffisent à créer des vibrations parasites qui dégradent simultanément la tête et la motorisation.
L'arbre flexible MXF CVS s'associe à quatre diamètres de tête, et ce choix conditionne directement le rayon d'action du vibrage. Une tête de 25 mm pénètre dans des zones ferraillées serrées mais ne consolide qu'un cylindre d'environ 10 à 15 cm de rayon. Une tête de 63 mm, en revanche, assainit un volume bien plus large mais ne passe pas entre des armatures rapprochées. En pratique, les équipes béton expérimentées conservent deux têtes sur le camion : une 38 mm pour les coulées courantes, une 50 mm pour les éléments massifs.
Sur un chantier de construction de maison individuelle avec sous-sol, la longueur de 2 m couvre sans effort les semelles filantes et les murs de soubassement d'une hauteur standard de 1,5 à 2 m. L'opérateur travaille debout, sans fatigue excessive, avec un contrôle précis de la position de l'aiguille entre les armatures. Pour une voile de soutènement de 3,5 m coulée en plusieurs levées, on passe naturellement au 3 m qui permet d'atteindre le bas du coffrage sans avoir à démonter la gaine entre chaque levée.
Les entreprises de travaux publics intervenant sur des caniveaux techniques, des regards de visite ou des massifs d'ancrage pour poteaux trouvent dans la longueur de 2 m une solution compacte et maniable — facile à loger dans un véhicule léger, rapide à brancher sur un groupe moteur partagé entre plusieurs postes.
Pour les chantiers de type pieux forés ou barrettes, où le béton est coulé dans des trous de plusieurs mètres de profondeur, la longueur de 6,4 m évite les rallonges artisanales qui créent des points de rupture et des pertes d'énergie vibratoire difficiles à quantifier.
Un arbre flexible correctement entretenu tient plusieurs années sans perte de performance mesurable. L'ennemi principal n'est pas l'usure mécanique normale, mais le béton résiduel qui durcit dans les raccords et crée des contraintes parasites à la remise en service. Quelques minutes de nettoyage à l'eau après chaque coulée — ou au jet sous pression en cas d'adhérence forte — suffisent à maintenir les emboîtements propres et démontables.
Un point souvent sous-estimé : le stockage en courbe forcée — enroulé trop serré dans un coffre ou coincé sous d'autres matériaux — crée des contraintes rémanentes dans l'âme métallique qui se traduisent par une rotation excentrique dès la remise en service. Prévoir un espace de rangement adapté, c'est prolonger significativement la durée de vie de la gaine.
Pour les directions techniques de collectivités ou les responsables matériel d'entreprises multi-chantiers, la gamme MXF CVS présente des atouts concrets au-delà de la performance pure. Chaque longueur dispose d'un code MPN unique, facilement enregistrable dans un système de GMAO ou un inventaire de parc. La traçabilité constructeur est assurée, ce qui simplifie les processus de renouvellement et les demandes de garantie.
Le fait de rester sur un système monomarque — motorisation, arbre et tête du même écosystème — réduit aussi les risques d'erreur de commande et les délais de diagnostic en cas de problème. Un technicien qui identifie une anomalie vibratoire sait immédiatement quel composant inspecter en premier, sans avoir à recroiser des compatibilités entre fournisseurs différents.
Le groupe moteur, les têtes de vibrage et les batteries MX FUEL™ sont vendus séparément. Si vous constituez un système complet, notre équipe technique peut vous guider sur l'association motorisation / longueur d'arbre / diamètre de tête la mieux adaptée à vos chantiers habituels.
La règle de base est d'ajouter environ 50 cm à la profondeur maximale de vibrage nécessaire, pour conserver une prise en main confortable sans s'étirer. Un voile de 1,5 m se vibre sans problème avec un arbre de 2 m ; une fondation profonde de 3 m demandera le modèle 4 m pour permettre à l'opérateur de travailler en position stable. Sur les chantiers où les profondeurs varient selon les zones, il est courant de conserver deux longueurs différentes et d'échanger l'arbre en quelques secondes sans changer de motorisation.
Non, les arbres flexibles de la gamme MXF CVS sont conçus exclusivement pour les groupes moteurs Milwaukee MXF CVBC et MXF CVBP. Les raccords sont usinés aux tolérances spécifiques de la plateforme MX FUEL™ et ne s'adaptent pas mécaniquement aux motorisations d'autres fabricants. Tenter une connexion forcée avec un matériel non homologué risque d'endommager les raccords des deux équipements et d'annuler la garantie constructeur.
Dans des conditions d'entretien correctes — nettoyage après chaque utilisation, stockage sans pliage excessif, vérification régulière des raccords — un arbre MXF CVS supporte plusieurs années d'usage professionnel quotidien. La durée de vie effective dépend surtout de la fréquence des cycles, de la qualité du nettoyage et des conditions de stockage. Les signes d'usure à surveiller sont une vibration excentrique croissante, un échauffement anormal de la gaine et une résistance inhabituelle à la démontabilité des raccords.
Ce problème survient généralement quand l'arbre flexible est trop usé pour transmettre une amplitude vibratoire suffisante, ou quand la tête de vibrage est sous-dimensionnée par rapport à l'espacement des armatures — l'aiguille ne peut pas approcher suffisamment des fers et laisse des zones mortes non consolidées. Il peut aussi résulter d'une cadence de vibrage trop rapide : chaque insertion doit durer entre 5 et 15 secondes, avec des points espacés de 1,5 fois le rayon d'action effectif de la tête. Vérifier l'état de l'arbre et revoir la méthodologie de vibrage résout la grande majorité de ces cas.
Le MXF CVBC est une unité compacte où la batterie MX FUEL™ est directement intégrée au corps de l'appareil, ce qui le rend plus maniable pour des chantiers de courte durée ou en espace restreint. Le MXF CVBP déporte la batterie dans un sac à dos porté par l'opérateur, réduisant le poids en main pour des sessions de vibrage prolongées sur de grandes surfaces. Les deux motorisations acceptent les mêmes arbres flexibles MXF CVS et les mêmes têtes de vibrage, ce qui permet de partager les accessoires au sein d'un même parc matériel.
Caractéristiques
