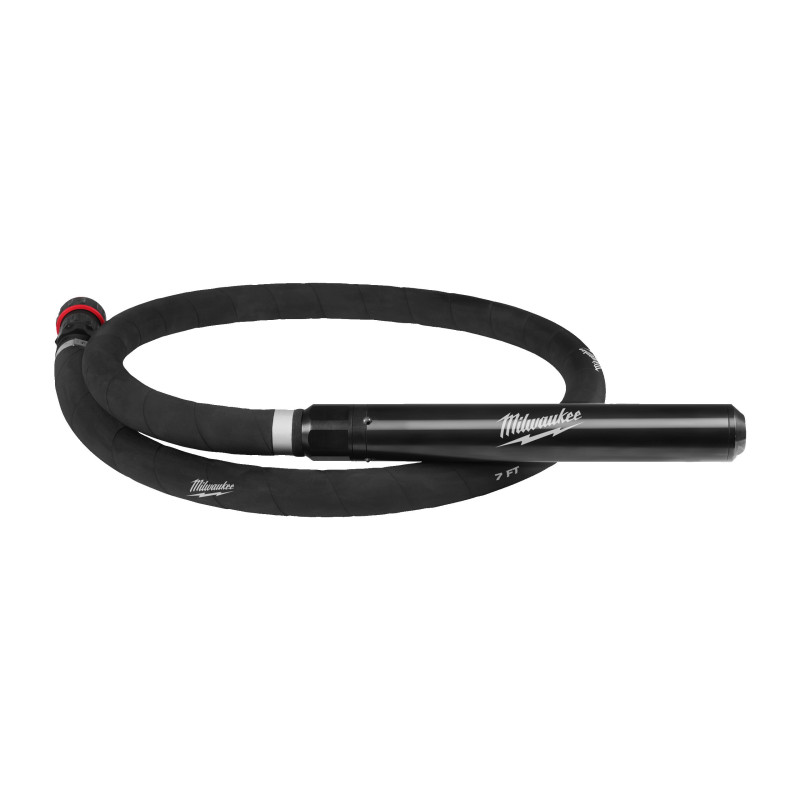

Flexible pour aiguille vibrante haute fréquence MX FUEL™ - 4932498135

Flexible pour aiguille vibrante haute fréquence MXF CVSHF — La gamme complète MX FUEL™

Sur un chantier de béton armé, la qualité de la vibration conditionne directement la tenue mécanique de l'ouvrage dans le temps. Un béton mal vibré, c'est des bulles d'air emprisonnées, une adhérence insuffisante sur les armatures, et des désordres qui apparaissent parfois des années plus tard : fissurations précoces, effritement en surface, perte de résistance à la compression. C'est précisément pour éviter ces écueils que la gamme de flexibles MXF CVSHF a été développée, en compatibilité exclusive avec le vibrateur haute fréquence MXF CVHF de la plateforme MX FUEL™.

La gamme se décline en six configurations : trois longueurs d'arbre (2 m, 5 m, 10 m) combinées à deux diamètres de tête vibrante (44 mm et 57 mm), soit les références MXF CVSHF-2/44, MXF CVSHF-5/44, MXF CVSHF-10/44, MXF CVSHF-2/57, MXF CVSHF-5/57 et MXF CVSHF-10/57. Chaque configuration répond à un contexte de coulage précis, et le choix de la bonne association longueur/diamètre fait une vraie différence en termes d'efficacité et de confort opérateur.

Choisir la bonne longueur d'arbre selon la profondeur de coffrage

La question du choix de longueur revient systématiquement sur le terrain, et la réponse est moins intuitive qu'elle n'y paraît. Ce n'est pas seulement la profondeur de la pièce coulée qui détermine la longueur utile : l'angle de travail, la hauteur du coffrage au-dessus du sol, et la position de l'opérateur jouent également un rôle. En pratique, voici ce que les chefs de chantier observent :

L'arbre de 2 m convient aux planchers courants, aux dallages sur terre-plein, aux petits poteaux et aux éléments préfabriqués. Sa légèreté rend le positionnement rapide et précis, y compris en hauteur depuis un plancher de travail ou un étaiement. C'est souvent l'arbre qui reste en permanence sur le vibrateur pour les coulages du quotidien.

L'arbre de 5 m couvre la grande majorité des voiles de bâtiment courant (jusqu'à 3,50 m de hauteur utile avec marge de manœuvre), les poutres de grande portée et les colonnes de bâtiment R+2 ou R+3. Il reste suffisamment maniable pour qu'un opérateur seul puisse le déplacer sans aide, ce qui n'est plus vraiment le cas avec l'arbre de 10 m.

L'arbre de 10 m est réservé aux applications qui sortent de l'ordinaire : fondations profondes type parois moulées, radiers de grande épaisseur, massifs d'ancrage ou structures portuaires. Sur ce type d'ouvrage, il évite les repositionnements fréquents du vibrateur et permet d'atteindre le fond du coffrage sans que l'opérateur ait à se pencher excessivement. Deux personnes facilitent la manutention dans ce cas.

44 mm ou 57 mm : ce que le diamètre de tête change vraiment

Le diamètre de la tête vibrante détermine le rayon d'action de la vibration dans la masse de béton frais. Plus la tête est large, plus le rayon d'influence est important — et donc plus rapide le traitement d'un volume donné. Mais ce gain de rendement a un prix : une tête de 57 mm est physiquement incompatible avec certains coffrages à armatures serrées ou à voiles minces.

La tête de 44 mm est la plus polyvalente au sens géométrique du terme. Elle passe dans la quasi-totalité des treillis et des ferraillages, y compris les sections densément armées comme les poteaux ou les dalles de transfert. L'espacement recommandé entre deux points de vibration est d'environ 45 à 65 cm pour ce diamètre.

La tête de 57 mm est à privilégier dès que le coffrage le permet : son rayon d'influence est supérieur, ce qui réduit le temps de vibration global et limite la fatigue de l'opérateur sur les grands volumes. Elle est particulièrement efficace sur les radiers, les massifs de fondation, les murs-poids et les bétons de propreté épais. L'espacement entre points de vibration peut alors monter à 60-85 cm.

Caractéristiques techniques de la gamme MXF CVSHF

Transmission de la vibration : pourquoi la compatibilité native fait la différence

Une question fréquente sur le terrain concerne la possibilité d'utiliser un flexible générique avec le vibrateur MXF CVHF. La réponse courte est non — ou du moins, pas sans risque. Le flexible MXF CVSHF est dimensionné pour transmettre la fréquence de vibration propre au moteur MXF CVHF sans perte ni surchauffe au niveau du raccord. Un flexible non natif peut absorber une partie de l'énergie vibratoire, dégrader l'efficacité de consolidation et potentiellement endommager le raccordement côté moteur.

La géométrie interne de l'arbre et les matériaux de construction du flexible ont été définis en cohérence avec les caractéristiques électromécaniques du vibrateur. C'est ce qu'on appelle un système intégré : chaque composant est calculé pour les autres, et non pas conçu de façon indépendante puis assemblé. En pratique, cela se traduit par une vibration stable en profondeur, sans à-coups ni variation de fréquence perceptible à l'opérateur.

Intégration dans la plateforme MX FUEL™ et partage de batterie

L'un des atouts souvent sous-estimés de ce système est sa place dans l'écosystème MX FUEL™. La batterie MXF XC608 alimente indifféremment le vibrateur, les foreuses carotteuses, les meuleuses ou les scie-cloches de la même gamme. Sur un chantier où plusieurs corps de métier interviennent en rotation, ce partage de source d'énergie réduit concrètement le nombre de batteries et de chargeurs à mobiliser.

Comparé à un vibrateur thermique, l'absence de groupe thermique supprime aussi les contraintes liées à l'usage en espace confiné ou semi-couvert. Les chantiers en sous-sol, en tunnel, dans des bâtiments en rénovation ou sur des structures de parking enterré sont des situations où le zéro émission directe n'est plus un argument marketing mais une condition d'exploitation.

• Démarrage immédiat quelle que soit la température ambiante, y compris en conditions hivernales
• Niveau sonore réduit par rapport aux solutions thermiques — avantage sensible en zone urbaine dense
• Absence de cordon secteur — liberté de mouvement sur le poste de coulage sans câble à gérer
• Maintenance allégée : pas de révision moteur, pas de carburateur, pas d'huile moteur à contrôler

Bonnes pratiques de mise en œuvre sur chantier

La qualité du résultat final dépend autant du matériel que de la façon dont il est utilisé. Quelques points de méthode que les compagnons béton expérimentés appliquent systématiquement :

• Immersion verticale : maintenir le flexible aussi vertical que possible lors de l'insertion favorise la remontée régulière des bulles d'air vers la surface
• Profondeur d'immersion : plonger l'aiguille à 5-10 cm du fond du coffrage, sans toucher les armatures ni le boisage pour éviter les vibrations parasites transmises à l'ouvrage
• Durée par point : entre 10 et 30 secondes selon la consistance du béton (affaissement au cône) ; au-delà, le risque de ségrégation augmente
• Espacement entre points : 1 à 1,5 fois le diamètre de tête — soit 45 à 65 cm pour la tête 44 mm, 60 à 85 cm pour la tête 57 mm
• Retrait lent : remonter progressivement en maintenant la vibration, à une vitesse d'environ 8-10 cm/s, pour refermer proprement le trou laissé par l'aiguille
• Nettoyage immédiat : rincer le flexible dès la fin du coulage, avant prise du béton résiduel — les zones de raccord sont particulièrement sensibles à l'encrassement

Poids, maniabilité et conditions de transport

Le flexible seul (arbre + tête, configuration 2 m / 44 mm) affiche 5,1 kg sur la balance. Ce chiffre prend tout son sens lors d'une longue journée de coulage : en comparaison, certains flexibles de vibrateurs thermiques dépassent les 7 à 8 kg pour une longueur équivalente, ce qui se ressent sur la précision de positionnement en fin de vacation. L'ensemble assemblé avec le vibrateur et la batterie MXF XC608 atteint 15,5 kg, soit bien en deçà des 20 à 25 kg d'un groupe thermique équivalent.

En termes de transport et de stockage sur chantier, les arbres de 5 m et 10 m nécessitent une attention particulière pour éviter les courbures permanentes pendant le stockage : les ranger horizontalement sur un support rigide ou les suspendre verticalement prolonge significativement leur durée de vie.

Conditionnement et traçabilité produit

Chaque flexible de la gamme MXF CVSHF est livré individuellement en carton recyclable. La traçabilité est assurée par le numéro EAN et la référence Milwaukee propres à chaque déclinaison — ce qui facilite la gestion des stocks dans les entreprises qui pratiquent l'inventaire par scan. La référence MXF CVSHF-2/44 porte ainsi le MPN 4932498135 et l'EAN 4058546512958.

Questions fréquentes — Flexible aiguille vibrante MXF CVSHF Milwaukee

Comment choisir entre le diamètre de tête 44 mm et 57 mm pour un voile béton armé ?

Le choix dépend principalement de l'espacement entre armatures et de l'épaisseur du voile. Pour un voile de 20 cm avec ferraillage courant (mailles à 15-20 cm), la tête de 44 mm passe sans difficulté et couvre un rayon d'action suffisant. La tête de 57 mm est à réserver aux voiles de plus de 25 cm d'épaisseur avec des armatures moins denses, ou aux applications massives où le rendement prime sur la précision de positionnement. En cas de doute, la tête 44 mm est toujours le choix le plus sûr pour éviter les contacts avec les aciers.

Est-ce que le flexible MXF CVSHF est compatible avec d'autres vibrateurs Milwaukee ou d'autres marques ?

Non : le flexible MXF CVSHF est conçu exclusivement pour le vibrateur haute fréquence MXF CVHF de la plateforme MX FUEL™. Le raccord mécanique et les paramètres de transmission de vibration sont spécifiques à ce couplage. Tenter de l'adapter à un autre moteur vibrateur expose à une transmission dégradée, voire à une détérioration du raccord côté moteur. De même, les flexibles de vibrateurs tiers ne sont pas interchangeables avec le MXF CVHF.

Quelle longueur de flexible choisir pour un radier de sous-sol de 80 cm d'épaisseur ?

Pour un radier de 80 cm coulé en une seule levée, l'arbre de 2 m est largement suffisant et reste le plus maniable. L'opérateur peut atteindre le fond sans difficulté tout en conservant une bonne prise en main de l'ensemble. L'arbre de 5 m n'apporte pas de bénéfice sur ce type d'ouvrage et alourdit inutilement le geste. Le 5 m devient pertinent uniquement si le radier est coulé depuis un coffrage en hauteur, par exemple sur un plancher de fond de fouille surélevé, ou si l'épaisseur dépasse 1,5 m avec coulage en plusieurs passes.

Combien de temps peut-on laisser le flexible immergé dans le béton en cas d'arrêt d'urgence ?

Le béton frais commence à prendre selon les conditions de température et la formulation du mélange — généralement entre 1 et 3 heures après la mise en place. En cas d'arrêt non planifié, il faut extraire le flexible sans attendre, même si le vibrateur est hors tension : le béton en cours de prise peut "coller" autour de la tête et rendre le retrait difficile voire impossible sans détérioration. Un rinçage immédiat à l'eau sous pression, en insistant sur la jonction arbre-tête, est impératif dès que le flexible est sorti du coffrage.

Pourquoi la vibration haute fréquence est-elle préférable à la basse fréquence pour les bétons modernes à haute performance ?

Les bétons à hautes performances (BHP) et les bétons autoplaçants modifiés présentent une rhéologie différente des bétons traditionnels : leur résistance interne au déplacement des particules fines est plus élevée. La haute fréquence (généralement au-delà de 150 Hz) génère des micro-oscillations plus rapprochées qui fluidifient localement la masse de béton frais avec une efficacité supérieure à la basse fréquence sur ce type de formulation. En pratique, cela se traduit par une meilleure densification en profondeur et une surface de décoffrage plus lisse, ce qui réduit les reprises de finition.
