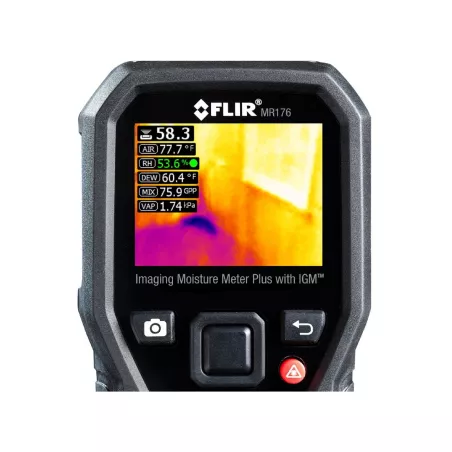

Humidimètre Infrarouge Flir MR176

Hygromètre FLIR MR176 : humidimètre infrarouge IGM pour localiser et mesurer l’humidité

En recherche d’humidité, le vrai défi n’est pas seulement de mesurer, mais de mesurer au bon endroit. Une infiltration derrière un doublage, une diffusion capillaire en pied de cloison, une humidité sous revêtement ou une condensation localisée peuvent générer des symptômes visibles… sans indiquer clairement la zone à contrôler. Résultat : on multiplie les points de test, on perd du temps, et l’interprétation devient plus incertaine. Le FLIR MR176 a été conçu pour accélérer cette phase critique grâce à la technologie IGM (Infrared Guided Measurement). L’appareil intègre une caméra thermique FLIR Lepton® 80 × 60 qui guide visuellement vers les zones potentiellement humides, puis permet de confirmer avec un capteur sans pointe intégré (mesure non destructive) ou une sonde à pointes externe (mesure résistive) selon le support et le niveau de vérification recherché. Le MR176 est également un thermo-humidimètre : il mesure la température de l’air, l’humidité relative, le point de rosée et d’autres paramètres utiles pour comprendre le contexte (condensation, ventilation, séchage). Une approche complète, particulièrement pertinente lorsque l’humidité n’est pas uniquement “dans le matériau”, mais liée aux conditions ambiantes.

À quoi sert l'humidimètre FLIR MR176 ?

Le FLIR MR176 sert à localiser et qualifier l’humidité dans le bâtiment, en combinant une image thermique de guidage (IGM) et des mesures d’humidité au contact ou sans contact, puis en ajoutant des mesures ambiantes pour mieux interpréter les résultats.

• Repérer rapidement une zone suspecte (parois, angles, bas de murs, autour des menuiseries, plafonds, doublages).
• Comparer une zone supposée saine et une zone suspecte (cartographie relative par balayage).
• Confirmer au bon endroit grâce aux modes sans pointe (non destructif) ou à pointes (intrusif).
• Comprendre le contexte avec température/humidité relative/point de rosée (risque de condensation, air humide, ventilation).
• Documenter avec des captures d’écran et un export des images pour un suivi avant/après.

Pourquoi le FLIR MR176 fait la différence : IGM, humidité et mesures ambiantes réunies

Un humidimètre classique peut être très fiable… à condition de savoir où le placer. Le MR176 est pensé pour une logique simple et efficace : 1) localiser avec l’image thermique (IGM), 2) vérifier avec une mesure d’humidité, 3) interpréter avec les données ambiantes.

IGM (Infrared Guided Measurement) : l’image thermique vous guide vers les zones à vérifier

La technologie IGM s’appuie sur une image thermique pour mettre en évidence des zones qui peuvent être associées à de l’humidité (par exemple via des phénomènes d’évaporation, d’inertie thermique, de parois plus froides). L’objectif n’est pas de “voir l’eau”, mais de cibler la mesure là où elle a le plus de chances d’être pertinente. Le MR176 propose plusieurs palettes (Iron, Rainbow, Ice, Greyscale) afin d’améliorer la lecture selon l’environnement et la surface. Un laser centré et un réticule aident à repérer précisément l’emplacement en surface identifié par l’IGM.

Deux méthodes d’humidité : sans pointe (non destructif) + à pointes (confirmation)

Le MR176 combine deux approches complémentaires :

• Capteur sans pointe intégré : mesure non destructive, idéale pour balayer vite une surface sans marquer le matériau. La portée maximale annoncée est de 19 mm. La lecture est une mesure relative (plage 0 à 100) particulièrement utile pour comparer des zones et délimiter une emprise.
• Sonde à pointes externe MR02 : mesure résistive au contact. Sur le bois, la plage annoncée est 7 % à 30 % avec une précision de base ±1,5 % MC. De 30 % à 100 %, l’indication est donnée à titre de référence (comparaison plutôt que valeur absolue). L’appareil dispose de 9 groupes de matériaux pour adapter le réglage lors des mesures à pointes.

Cette complémentarité permet d’être à la fois rapide (repérage) et rigoureux (confirmation sur points repères), sans rendre l’intervention inutilement invasive.

Thermo-hygrométrie intégrée : humidité relative, température et point de rosée

L’humidité n’est pas toujours liée à une fuite : elle peut être causée ou aggravée par des conditions ambiantes défavorables. Le MR176 mesure :

• Température de l’air : 0 à 50 °C (précision de base ±0,6 °C)
• Humidité relative : 0 à 100 % (précision de base 2,5 % HR)
• Point de rosée : -30 à 50 °C (précision de base ±1,0 °C)
• Pression de vapeur : 0,0 à 12,0 kPa (précision de base ±0,05 kPa)
• Rapport de mélange : 0 à 560 GPP / 0,0 à 80,0 g/kg (précision de base ±2 GPP / 0,25 g/kg)

Ces informations permettent d’évaluer un risque de condensation, d’identifier une pièce trop humide, ou de comprendre pourquoi un séchage stagne (air saturé, ventilation insuffisante, température inadaptée). Le capteur T/RH MR01 est annoncé remplaçable sur le terrain, pratique pour maintenir l’instrument opérationnel et fiable.

Caractéristiques clés du FLIR MR176

Caméra thermique intégrée 80 × 60 (FLIR Lepton®) : lecture claire et guidage terrain

L’image thermique du MR176 repose sur un microbolomètre FLIR Lepton® de 80 × 60 (4 800 pixels), avec une fréquence d’actualisation de 9 Hz et un champ de vision 51° × 38°. La distance minimale de mise au point annoncée est de 10 cm, pratique pour scanner des zones proches : bas de cloisons, jonctions, contours d’ouvrants, plafonds, réseaux apparents. La sensibilité thermique est annoncée < 150 mK (8–14 µm), un niveau cohérent pour repérer des contrastes utiles à l’orientation de la recherche d’humidité en environnement bâtiment.

Laser centré + réticule : viser précisément la zone en surface

Les scènes réelles sont rarement “propres” : plinthes, montants, gaines, angles, matériaux différents. Le laser centré et le réticule facilitent une visée reproductible, surtout quand on souhaite comparer des points dans le temps.

Captures d’écran et stockage : garder une trace, comparer, justifier

Le MR176 permet de sauvegarder des captures avec superposition des valeurs de mesure. Les images sont enregistrées au format BMP, avec une capacité annoncée de 9 999 images. C’est un atout quand il faut conserver un historique avant/après, suivre un assèchement, ou constituer un dossier d’intervention clair.

Autonomie et recharge : batterie Li-ion 3000 mAh

Le MR176 est alimenté par une batterie rechargeable 3,7 V Li-ion 3000 mAh, via micro-USB. La durée de fonctionnement continu annoncée peut atteindre 18 heures, avec un usage typique indiqué comme “4 semaines de travail” (selon fréquence d’utilisation).

Détection à distance : repérage des zones humides jusqu’à 10 m

Une donnée intéressante pour les grandes surfaces ou les zones difficiles d’accès : la spécification indique une limite de détection de 49 cm² pour la détection de zones humides à une distance de 10 m. Cela renforce l’intérêt du MR176 lorsqu’on doit d’abord repérer une zone à inspecter (plafonds, façades intérieures, zones en hauteur) avant de se rapprocher pour confirmer.

Cas d’usage : applications concrètes du FLIR MR176

Le FLIR MR176 est particulièrement efficace lorsqu’on applique une démarche structurée : repérer (IGM) → confirmer (sans pointe/à pointes) → interpréter (T/RH/point de rosée) → documenter.

Dégâts des eaux : délimiter l’emprise et suivre l’assèchement

Après une fuite, une infiltration ou un incident, l’humidité peut se déplacer (capillarité, isolants, doublages). Le MR176 permet de scanner rapidement une zone, de repérer des “points” plus suspects, puis de confirmer au bon endroit. Pour un suivi, l’intérêt est de répéter les mesures sur des points repères et de comparer l’évolution avec une zone de référence saine.

• Avant intervention : repérer l’emprise, prioriser l’ouverture/dépose si nécessaire.
• Pendant assèchement : suivre des points fixes, vérifier la progression, ajuster ventilation/déshumidification.
• Après assèchement : valider la stabilisation avant reprise des finitions.

Bâtiment : condensation, moisissures, zones froides et confort hygrothermique

Une paroi froide + air humide = risque de condensation. Grâce à la température, l’humidité relative et le point de rosée, le MR176 aide à comprendre si les symptômes sont compatibles avec une condensation récurrente. L’image thermique oriente vers les zones froides, et la mesure d’humidité permet d’évaluer l’impact sur les matériaux.

Contrôle avant travaux : peinture, enduits, revêtements, doublages

Recouvrir un support humide est une cause fréquente de désordres (cloques, décollement, odeurs, moisissures). Le mode sans pointe sert à balayer rapidement les zones sensibles (bas de murs, angles, autour des menuiseries, zones proches de réseaux), et la sonde à pointes confirme sur des points ciblés lorsque le matériau s’y prête.

Menuiserie / bois : vérification ciblée sur points de contrôle

Sur le bois, l’humidité influence directement la stabilité (retrait, gonflement, déformation). La mesure à pointes est très utile pour vérifier des éléments précis et comparer un lot. L’image thermique, elle, aide à repérer une zone anormale (par exemple une zone plus froide) avant de choisir le point à contrôler.

Toitures, façades, plafonds : repérage à distance puis confirmation

Sur des zones en hauteur ou peu accessibles, l’IGM facilite le repérage initial (jusqu’à 10 m selon la spécification de détection), puis la vérification se fait ensuite au plus près avec la méthode la plus adaptée (sans pointe, à pointes, inspection visuelle, contrôles complémentaires).

Conseils d’utilisation : obtenir des résultats plus fiables avec le MR176

1) Toujours comparer à une zone de référence

Une valeur isolée peut être difficile à interpréter. L’approche la plus robuste consiste à mesurer une zone supposée saine, puis à comparer la zone suspecte (même matériau, conditions similaires). Un écart cohérent sur plusieurs points est plus parlant.

2) Scanner au thermique (IGM) avant de mesurer

Commencez par une lecture thermique globale pour repérer des zones qui “sortent du lot”. Ensuite seulement, confirmez au bon endroit. Vous réduisez le nombre de points testés et vous augmentez la pertinence de vos confirmations.

3) Utiliser le mode sans pointe pour délimiter, la sonde à pointes pour confirmer

Le mode sans pointe est idéal pour cartographier une emprise sans dégrader le support (jusqu’à 19 mm). La sonde à pointes est utile lorsque vous avez besoin d’une confirmation ciblée sur des matériaux compatibles, notamment sur le bois.

4) Ne pas négliger le contexte (T/RH, point de rosée)

Une humidité “matériau” ne se lit pas de la même façon si l’air est saturé, si la ventilation est insuffisante ou si la paroi est froide. Vérifier T/RH et point de rosée permet de mieux distinguer infiltration vs condensation, et d’adapter la stratégie (ventilation, déshumidification, isolation).

5) Documenter les points clés (avant/après) pour un suivi clair

Enregistrez des captures sur des points fixes (mêmes zones, mêmes conditions si possible). Cela facilite la comparaison, la communication et la prise de décision sur la suite des travaux.

Spécifications techniques complètes de l’humidimètre FLIR MR176

• Technologie : IGM (Infrared Guided Measurement) avec caméra thermique intégrée
• Détecteur : microbolomètre FLIR Lepton®
• Résolution thermique : 80 × 60 (4 800 pixels)
• Champ de vision (FOV) : 51° × 38°
• Distance minimale de mise au point : 10 cm
• Fréquence d’actualisation : 9 Hz
• Réponse spectrale : 8 à 14 µm
• Sensibilité thermique : < 150 mK
• Palettes thermiques : Iron, Rainbow, Ice, Greyscale
• Laser : pointeur unique centré dans l’image thermique
• Humidité sans pointe : 0 à 100 (mesure relative)
• Portée mesure sans pointe : 19 mm max
• Temps de réponse sans pointe : 100 ms
• Humidité à pointes (sonde MR02) :
  • 7 % à 30 % / précision de base ±1,5 % MC
  • 30 % à 100 % / précision de base référence uniquement
• Groupes matériaux (mesure à pointes) : 9 groupes
• Temps de réponse à pointes : 750 ms
• Résolution de mesure : 0,1
• Température de l’air : 0 à 50 °C / précision de base ±0,6 °C
• Humidité relative : 0 à 100 % / précision de base 2,5 % HR
• Point de rosée : -30 à 50 °C / précision de base ±1,0 °C
• Pression de vapeur : 0,0 à 12,0 kPa / précision de base ±0,05 kPa
• Rapport de mélange : 0 à 560 GPP (0,0 à 80,0 g/kg) / précision de base ±2 GPP (0,25 g/kg)
• Affichage : TFT couleur 2,3" QVGA (320 × 240)
• Stockage d’images : 9 999 images
• Format image sauvegardée : BMP avec superposition des valeurs de mesure
• Alimentation : batterie rechargeable Li-ion 3,7 V / 3000 mAh (micro-USB)
• Autonomie : jusqu’à 18 h (fonctionnement continu) ; usage typique : 4 semaines de travail
• Limite de détection : 49 cm² (détection des zones humides à 10 m)
• Capteur T/RH : capteur remplaçable MR01 (fourni)
• Sonde à pointes : MR02 (fournie)
• Contenu : MR176 + MR01 + MR02 + guide de démarrage rapide + chargeur USB international + câble USB
• Certifications : CE, FCC Classe B, RCM ; normes EN 61326 (CEM), EN 60825-1 Classe 2 (laser)
• Garantie : 10 ans

Commander l'humidimètre FLIR MR176 chez FDS Pro

Le FLIR MR176 est particulièrement pertinent lorsque vous devez localiser rapidement une zone suspecte, confirmer l’humidité avec la bonne méthode (sans pointe / à pointes), et interpréter grâce aux mesures ambiantes (T/RH, point de rosée). L’IGM, la caméra thermique intégrée, le laser centré et les captures enregistrables en font un outil complet pour diagnostiquer, suivre et documenter. Un besoin spécifique (type de supports, fréquence d’intervention, contraintes d’accès, accessoires utiles) ? Contactez FDS Pro pour choisir la configuration la plus adaptée à vos usages.
