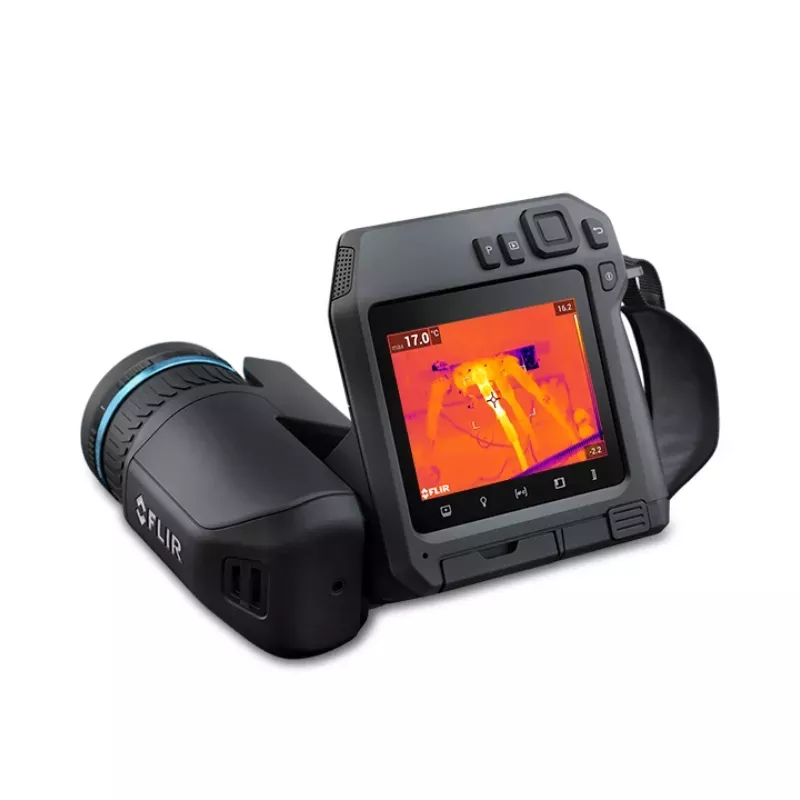

Caméra thermique Flir T540 - 42°

Caméra thermique FLIR T540 42° : inspection jusqu’à 1500°C

Quand une installation doit rester disponible, la thermographie n’est plus un “plus” : c’est une méthode rapide pour repérer, prioriser et documenter des anomalies avant qu’elles ne deviennent des arrêts. La FLIR T540 fait partie des caméras conçues pour l’inspection terrain intensive, avec une ergonomie pensée pour enchaîner les relevés, une mise au point efficace, et des fonctions d’analyse qui accélèrent la décision. Dans cette version objectif 42°, vous bénéficiez d’un champ large particulièrement à l’aise dans les locaux techniques, l’inspection d’armoires électriques, les salles machines et toutes les situations où l’on travaille à courte distance tout en voulant garder une scène “complète” et lisible.

Pourquoi la FLIR T540 42° est une référence en inspection terrain

Une caméra thermique performante se juge rarement sur un seul chiffre. Sur le terrain, ce qui compte vraiment, c’est la capacité à trouver vite la zone critique, à mesurer proprement et à sortir une preuve exploitable. La T540 a été conçue pour cet usage : diagnostic sans contact, inspections répétitives, maintenance planifiée ou recherche d’anomalies.

• Résolution IR 464×348 : image détaillée pour analyser sans “deviner”.
• Autofocus continu assisté par télémètre laser : netteté rapide, surtout quand on bouge beaucoup.
• Champ 42° : idéal en espaces contraints, armoires, locaux techniques, inspection à courte distance.
• Plage jusqu’à 1500°C : utile en process et sur équipements très chauds.
• Inspection Route : répétabilité des tournées, données structurées.
• UltraMax, isothermes et alarmes : lecture plus rapide, priorisation plus sûre.

Résultat : vous réduisez le temps d’investigation, vous améliorez la qualité des comptes-rendus et vous facilitez la prise de décision (intervenir maintenant, planifier, surveiller, comparer).

Objectif 42° : quand privilégier un champ large

L’objectif 42° est souvent choisi lorsque l’on inspecte à proximité des équipements, ou dans des environnements où l’on ne peut pas “reculer” : armoires électriques, chaufferies, locaux techniques, machines en atelier, zones encombrées. Un champ large vous permet de garder la scène complète, d’identifier rapidement l’élément concerné et de limiter les allers-retours. Concrètement, le 42° est particulièrement pertinent si vous faites souvent :

• des inspections d’armoires et de tableaux (où la distance est limitée),
• des contrôles rapides multi-cibles (plusieurs composants dans le même cadre),
• de la recherche d’anomalies “globales” avant de zoomer et préciser.

Fonctions clés de la Flir T540 : ce qui fait gagner du temps

Autofocus continu assisté par télémètre laser (LDM) : la netteté au bon moment

En inspection, on change sans cesse de distance : un câble, une borne, un composant, une liaison mécanique, une surface à contrôler. La T540 propose une mise au point continue assistée par télémètre laser, ce qui facilite la netteté en mouvement et améliore la répétabilité des relevés (notamment sur des séries de points à contrôler).

1-Touch Level/Span : rendre un défaut visible en une seconde

Sur une scène thermique, un défaut peut être “noyé” si l’échelle de température n’est pas optimale. Le réglage 1-Touch Level/Span permet d’ajuster rapidement le contraste sur la zone d’intérêt : on repère plus vite, on interprète mieux, et on perd moins de temps dans les menus.

UltraMax : plus de détails pour l’analyse et les rapports

UltraMax permet d’augmenter le niveau de détail de l’image (traitement via logiciel), utile pour l’analyse, les rapports, et les comparaisons dans le temps. Quand vous devez justifier une décision (intervention, arrêt, remplacement), ce niveau de lisibilité supplémentaire peut faire la différence.

Isothermes, alarmes et marqueurs chaud/froid : aller droit au point critique

La T540 intègre des fonctions de repérage : marqueurs automatique chaud/froid dans une zone, alarmes visuelles/sonores, et isothermes (au-dessus / au-dessous / intervalle), y compris des modes orientés humidité/point de rosée et isolation selon configuration. C’est un vrai accélérateur sur les inspections répétitives : vous “scannez”, et la caméra vous met en évidence ce qui dépasse un seuil.

Inspection Route : standardiser vos tournées d’inspection

Lorsque la thermographie devient une routine (maintenance préventive / prédictive), la difficulté n’est pas de faire une image : c’est de faire toujours la même, dans le bon ordre, au bon endroit, et de pouvoir comparer. Le mode Inspection Route aide à exécuter des itinéraires de relevés préplanifiés : les captures et mesures suivent une séquence logique, ce qui facilite le reporting et l’historique.

Macro / FlexView : polyvalence selon vos besoins

La T540 propose des approches orientées gros plan (macro) et des options de changement rapide de champ de vision selon configuration. Si vos inspections alternent “scène large” et “détail”, cette polyvalence devient un vrai confort opérationnel.

Applications concrètes : ce que vous pouvez diagnostiquer avec la T540 42°

Inspection électrique : échauffements, déséquilibres, mauvais serrages

En électricité, la thermographie sert à repérer des résistances anormales sans démontage : serrage insuffisant, oxydation, surcharge, déséquilibre, vieillissement. Avec un champ 42°, on capture facilement plusieurs éléments d’une même armoire, puis on cible les zones à analyser.

• Repérage rapide de points chauds sur disjoncteurs, contacteurs, borniers, jeux de barres (zones accessibles).
• Comparaison entre phases et entre départs : mise en évidence d’un comportement atypique.
• Contrôle avant/après intervention : preuve et traçabilité.

Bonnes pratiques : inspecter à charge comparable, conserver distance/angle cohérents et tenir compte de l’émissivité, notamment sur surfaces métalliques brillantes.

Maintenance mécanique : roulements, friction, moteurs, convoyeurs

Un échauffement mécanique peut signaler une friction, un défaut d’alignement, une lubrification insuffisante ou une usure. La T540 aide à localiser rapidement la zone anormale et à décider : surveiller, intervenir, ou approfondir.

• Contrôle de roulements et paliers (détection précoce d’un échauffement progressif).
• Détection de frottements anormaux sur convoyeurs, poulies, entraînements.
• Comparaison avant/après réglage, remplacement, graissage.

Process, industrie et R&D : valider un comportement thermique, repérer des points chauds

La plage de mesure étendue jusqu’à 1500°C est un avantage dans de nombreux environnements : process à haute température, essais, contrôle de zones chauffées, recherche de points chauds inattendus. On gagne du temps en diagnostic et on sécurise la prise de décision.

Bâtiment et HVAC : anomalies thermiques, incohérences, contrôles rapides

En enveloppe du bâtiment et en HVAC, la thermographie permet de visualiser des écarts de surface, d’identifier des zones atypiques et de documenter des contrôles. La lecture est facilitée par les outils de contraste, les isothermes et l’incrustation d’image (picture-in-picture) selon les besoins.

Spécifications techniques –  caméra FLIR T540 (objectif 42°)

Les informations ci-dessous résument les caractéristiques majeures de la FLIR T540, avec l’objectif 42°. (Pour des exigences particulières – distance, petite cible, environnement – il est recommandé de valider le dimensionnement selon vos conditions d’intervention.)

Imagerie et optique

• Résolution IR : 464 × 348 pixels
• Type détecteur : microbolomètre non refroidi, pas 17 µm
• Sensibilité thermique (NETD) : < 30 mK (objectif 42° à 30°C)
• Champ de vision (objectif 42°) : 42° × 32°
• Résolution spatiale (IFOV) : 1,66 mrad/pixel (objectif 42°)
• Fréquence d’image : 30 Hz
• Plage spectrale : 7,5 à 14 µm
• Zoom numérique : 1× à 6× continu
• Distance minimale de mise au point (42°) : 0,15 m
• Écran : 4" tactile 640 × 480, rotation automatique
• Caméra visible : 5 MP avec lampe LED photo/vidéo intégrée
• Incrustation d’image (Picture-in-Picture) : redimensionnable et mobile
• UltraMax : oui (traitement via logiciel)

Mesure et analyse

• Précision : ±2°C ou ±2% de la lecture (selon conditions)
• Plages de température objet :
  • -20°C à 120°C
  • 0°C à 650°C
  • 300°C à 1500°C
• Émissivité : variable (0,01 à 1,0) et/ou sélection par matériaux
• Détection auto chaud/froid : oui (marqueurs max/min)
• Isothermes / alarmes : au-dessus, au-dessous, intervalle (et modes dédiés selon configuration)
• Écart de température : oui

Mise au point et aide à la mesure

• Mise au point : continue assistée par télémètre laser (LDM), LDM “one-shot”, contraste “one-shot”, manuel
• Alignement laser : position affichée automatiquement sur l’image infrarouge

Stockage, vidéo et connectivité

• Stockage : carte SD amovible
• Enregistrement vidéo IR radiométrique : .csq (enregistrement radiométrique en temps réel)
• Streaming IR radiométrique : via UVC
• Streaming IR non radiométrique : H.264/MPEG-4 via Wi-Fi (selon modes), MJPEG via UVC/Wi-Fi
• Vidéo visible : H.264 vers carte mémoire
• Mise à jour : USB ou carte SD

Besoin de valider votre caméra Flir T540 avec FDS Pro ?

La FLIR T540 42° est un excellent choix si vous cherchez une caméra orientée inspection terrain intensive, avec un champ large, une mise au point efficace et des fonctions pensées pour la répétabilité et le reporting. Si vous hésitez sur l’objectif, la distance de travail, la taille de cible ou les températures à couvrir, l’équipe FDS Pro peut vous aider à sécuriser le bon dimensionnement.
