Une caméra thermique professionnelle n’est pas là pour “faire une image”. Elle sert à mettre en évidence une anomalie et à transformer ce constat en décision : planifier une intervention, sécuriser un diagnostic, prioriser un arrêt, éviter une urgence, ou documenter un rapport compréhensible par tous. La FLIR E52 s’inscrit dans cette logique d’efficacité terrain. Elle combine une résolution thermique 240 × 180, une plage de mesure allant jusqu’à 550°C, une fréquence d’image 30 Hz, et des fonctions pensées pour accélérer les inspections et réduire les hésitations : amélioration instantanée du contraste, repérage des points chauds / points froids, mise en évidence de zones par seuils, et outils de commentaire pour des comptes rendus exploitables. Dans les métiers techniques, la rentabilité d’un outil de thermographie se joue souvent sur des détails très concrets : la vitesse de scan d’une armoire, la capacité à localiser une zone chaude sur un ensemble mécanique, la répétabilité d’une tournée, et la facilité à “faire comprendre” l’anomalie à quelqu’un qui n’était pas sur place. La E52 a été conçue pour répondre précisément à cela. Repères techniques essentiels :
La FLIR E52 convient très bien aux équipes qui ont besoin d’un outil fiable pour des inspections régulières et variées : installations électriques, ensembles mécaniques, réseaux en locaux techniques, enveloppe bâtiment, et contrôles de cohérence thermique. Elle est particulièrement appréciée lorsque l’on veut un équipement qui va droit au but : détecter, confirmer, documenter.
Sur une inspection, le temps se perd rarement sur la prise de photo. Il se perd sur l’interprétation, surtout quand les écarts sont faibles ou que la scène est “chargée” (armoire dense, réseau complexe, ensemble mécanique). La E52 aide à faire ressortir l’essentiel grâce à l’amélioration instantanée du contraste et aux outils de repérage des extrêmes.
En thermographie, localiser “la bonne zone” est la différence entre une intervention rapide et une intervention qui s’étire. Une image plus lisible, des repères max/min dans une zone, et des points de mesure permettent d’identifier plus clairement l’élément responsable : une connexion, une borne, un palier, un tronçon précis.
Une image thermique doit pouvoir être comprise par un responsable, un client ou un service achats. Pour éviter les allers-retours, la bonne pratique est simple : une vue “contexte” pour situer l’équipement, puis une vue “détail” sur la zone suspecte, accompagnée d’un repère de mesure et d’une phrase de conclusion. La E52 facilite ce travail grâce à l’annotation et aux outils d’aide à la lecture.
Une résolution de 240×180 offre 43 200 points de mesure. C’est un niveau adapté pour détecter et qualifier de nombreuses anomalies dans des conditions réelles : échauffements sur une armoire, asymétries sur un moteur, incohérences sur un réseau apparent, zones anormales sur une paroi. Le point clé n’est pas de “voir très chaud”. Le point clé est de voir une différence qui a du sens : un écart par rapport à une référence, une dérive par rapport à l’historique, ou un comportement qui n’est pas cohérent avec le reste de l’installation.
Avec une sensibilité annoncée à < 50 mK à 30°C, la E52 permet de visualiser des écarts discrets. C’est particulièrement utile quand l’anomalie est naissante : début de mauvais contact, dérive progressive, friction légère, échauffement lent d’un roulement, ou zone d’isolation irrégulière.
La plage de mesure allant jusqu’à 550°C donne de la polyvalence pour la majorité des inspections électriques et mécaniques, tout en offrant une marge de sécurité pour les situations où la température monte vite.
L’optique 24°×18° est un compromis très apprécié : suffisamment large pour cadrer une armoire ou un équipement sans devoir reculer excessivement, et suffisamment “resserrée” pour rester lisible lorsqu’on se rapproche d’un composant.
Sur le terrain, il arrive souvent que “ça ne saute pas aux yeux” : l’écart existe mais la scène paraît plate. La fonction 1-Touch Level/Span sert précisément à cela : ajuster rapidement le contraste pour mettre en évidence les écarts utiles et accélérer le diagnostic.
MSX améliore la lisibilité en ajoutant des détails visibles (contours) à l’image thermique. C’est particulièrement utile pour rendre un compte rendu plus compréhensible : on identifie mieux les composants, les zones, et l’emplacement exact de la mesure.
La E52 met à disposition des outils de mesure conçus pour des décisions rapides :
Lorsqu’on doit inspecter plusieurs équipements, le risque est de passer à côté d’un élément “juste au-dessus du normal”. Les isothermes et alarmes par seuil sont utiles pour attirer l’attention sur les zones qui dépassent une limite définie, ce qui améliore la régularité des contrôles.
Quand les inspections se multiplient, le vrai problème n’est plus la prise d’image : c’est l’organisation. La E52 est conçue pour s’intégrer à un fonctionnement structuré, avec des relevés guidés et des outils de partage qui facilitent la traçabilité et la comparaison.
Une photo thermique sans contexte se discute. Une photo thermique avec repère et commentaire se décide. L’annotation (texte, commentaire vocal selon configuration, repères de mesures) fait gagner un temps considérable lors des validations, surtout lorsque plusieurs personnes sont impliquées.
Les images sont généralement enregistrées sur carte SD, avec des données de mesure intégrées, et peuvent être transférées selon l’environnement (USB, Wi-Fi, solutions de partage). L’objectif est de réduire le temps entre “constat sur site” et “décision / planification”.
La thermographie permet de repérer rapidement des échauffements anormaux sur borniers, disjoncteurs, connexions, câbles et variateurs. Pour fiabiliser l’interprétation : inspectez sous charge, comparez les éléments équivalents (phases/départs), puis documentez une vue contexte et une vue détail.
Sur un ensemble moto-pompe, un échauffement peut signaler un roulement qui se dégrade, une friction, un défaut d’alignement, ou une anomalie sur l’alimentation/commande. La thermographie est particulièrement efficace lorsqu’elle est utilisée en comparaison : équipement “sain” versus équipement “suspect”, ou comparaison d’une visite à l’autre.
Sur tuyauteries et réseaux apparents, la caméra met en évidence des incohérences et des zones atypiques. La méthode la plus robuste consiste à comparer amont/aval d’un organe (vanne, filtre, échangeur), à effectuer le relevé en régime stabilisé, et à noter l’environnement (ventilation, convection).
En inspection bâtimentaire, la E52 sert à repérer les zones où approfondir : ponts thermiques, défauts d’isolation, irrégularités de surface, zones susceptibles de condenser. La qualité du diagnostic dépend aussi des conditions (écart intérieur/extérieur, ventilation, ensoleillement). Une image claire permet ensuite de cibler les corrections et de documenter un état.
Pour obtenir un résultat réellement exploitable, le point clé est d’adapter l’usage à vos contraintes réelles (distance d’inspection, nature des équipements, environnement, répétition des contrôles) et de partir sur une configuration cohérente. FDS Pro vous accompagne pour choisir le bon matériel, éviter les erreurs classiques d’interprétation (émissivité, reflets, conditions de charge), et sécuriser votre mise en service afin que vos inspections soient plus claires, plus comparables et plus utiles dans la décision.
La E52 est particulièrement pertinente quand vous faites des inspections régulières et variées (électrique, mécanique, réseaux, bâtiment) et que vous avez besoin d’un outil fiable pour repérer une anomalie, la localiser correctement et la documenter sans y passer trop de temps. Elle convient très bien aux inspections “terrain” où l’efficacité prime.
Elle change la capacité à isoler l’élément responsable sur une scène chargée (armoire dense, groupe moto-pompe, réseau avec plusieurs organes). Concrètement, vous réduisez les diagnostics “trop larges” (la tache chaude) et vous arrivez plus vite à une conclusion exploitable (où intervenir, quoi contrôler, quoi surveiller).
Elle améliore la fluidité quand vous scannez une zone, suivez un câble, balayez une armoire, ou cherchez un point chaud en vous repositionnant. Concrètement, vous passez moins de temps à stabiliser l’image et vous gagnez en confort sur les tournées, surtout quand il faut inspecter “vite mais propre”.
Oui, via les isothermes/seuils. Pour définir un seuil “intelligent”, partez d’une référence : mesurez des éléments comparables en fonctionnement normal, puis fixez un seuil basé sur un écart (ex. +X°C par rapport à un élément similaire) plutôt qu’une température absolue, surtout si les matériaux et l’émissivité varient.
Caractéristiques

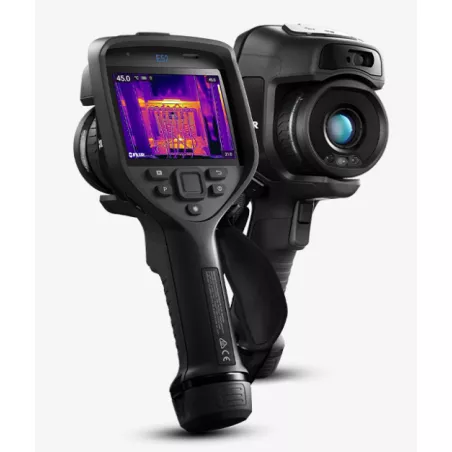

FDS Pro vous propose la caméra thermique Flir E52.
