Caméra d'inspection VSP3041

Caméra d’inspection VSP3041 : système modulaire avec localisation 512 Hz et enregistrement sur SD

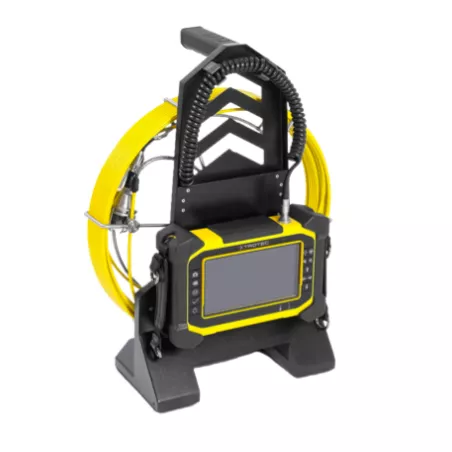

La caméra d’inspection VSP3041 est un système d’endoscopie technique modulaire destiné aux inspections visuelles professionnelles : canalisations, conduits, cavités techniques et zones difficiles d’accès. Son principe est simple : une unité de commande unique (VSP-Control) compatible avec plusieurs accessoires (caméras, endoscopes, boroscopes selon la gamme VSP), pour réduire le nombre d’appareils à gérer tout en gardant une logique d’utilisation homogène. Le kit s’appuie notamment sur un enrouleur de jonc de poussée VSP-R30 (30 m) et une tête caméra orientable et rotative pour explorer les coins, coudes et zones “invisibles” avec une image stable.

Pourquoi choisir le VSP3041 plutôt qu’une caméra d’inspection “classique” ?

Un système modulaire : une base unique, des accessoires interchangeables

Le VSP3041 s’inscrit dans l’écosystème VSP : une unité de commande compatible avec différents éléments optiques. L’intérêt est immédiat pour les équipes maintenance / SAV : vous pouvez standardiser votre méthode de travail et faire évoluer le système selon les besoins (inspection de conduites, inspection de cavités, zones très étroites, etc.).

Localisation 512 Hz : repérer précisément le point d’intervention

Lorsque l’inspection révèle une anomalie (zone encrassée, défaut, obstruction, fuite, pièce endommagée), la question suivante est souvent : “où intervenir exactement ?” Le VSP3041 peut s’appuyer sur un émetteur 512 Hz pour localiser la tête caméra depuis la surface (avec un récepteur compatible). C’est un vrai gain de temps pour réduire les ouvertures et intervenir au bon endroit.

Unité de commande VSP-Control : écran HD, connectiques et documentation d’intervention

Le VSP-Control est le cœur du système. Sur la fiche FDS Pro, l’unité est donnée avec un écran couleur 7” et une résolution 1280 × 720, ainsi que des interfaces USB, carte SD et HDMI. Cela permet de visualiser confortablement l’inspection, d’archiver des preuves (photos/vidéos) et de partager les résultats facilement. (Écran/résolution/interfaces : source FDS Pro.) Côté alimentation, FDS Pro indique un bloc batteries Li-polymère 11,1 V – 7000 mAh (charge annoncée 8 h) ou bloc secteur.

Têtes caméra : VSP-H41M (panoramique) et VSP-H25F (accès étroit)

VSP-H41M : orientable 180° et rotative 360° pour explorer coudes et coins

La tête VSP-H41M est conçue pour l’inspection avec le tambour VSP-R30 et se distingue par sa capacité à être pivotée à 180° et tournée à 360° pendant l’inspection. C’est un avantage immédiat pour inspecter les zones “hors axe” et éviter de rater un défaut dans un coude, un raccord ou un recoin.

VSP-H25F : tête plus fine pour inspections en zones plus étroites

La tête VSP-H25F vise les zones plus serrées : Trotec indique qu’elle est idéale pour des zones d’inspection étroites, avec un champ de vision > 120°.

Étanchéité (IP) et précautions d’usage

Sur la fiche FDS Pro, les têtes VSP-H41M et VSP-H25F sont indiquées IP67. Pour l’unité de commande, une fiche technique tierce mentionne IP64 (utile à connaître en pratique : l’unité doit être protégée des immersions). Enfin, le manuel d’utilisation rappelle les consignes de sécurité et de protection de l’équipement en environnement humide.

Enrouleur VSP-R30 : jonc de poussée 30 m et capacité en courbe

Le VSP-R30 est un enrouleur de jonc renforcé en fibre de verre, donné sur la fiche FDS Pro pour 30 m en Ø 5,4 mm. Un point très utile est la donnée de compatibilité en courbe : capacité de passage en courbe 90° : ≥ 135 mm (c’est un repère terrain pour estimer si votre réseau est “jouable” avec cette configuration).

Enregistrement & reporting : cartes SD, formats et export

La fiche FDS Pro indique l’enregistrement photos et vidéos sur carte SD. Pour les équipes qui doivent rendre un rapport, c’est déterminant : vous pouvez archiver l’intervention, illustrer les défauts, et partager les médias avec le client ou le donneur d’ordre. Une fiche technique tierce (distributeur) détaille des points pratiques : enregistrement JPEG (photos) et AVI (vidéo), ainsi qu’une compatibilité carte SD annoncée jusqu’à 64 Go.

Caractéristiques clés de la caméra d'inspection VSP3041

• Unité de commande : VSP-Control, écran 7”, 1280 × 720, USB / SD / HDMI
• Alimentation : Li-polymère 11,1 V – 7000 mAh, charge annoncée 8 h
• Jonc / tambour : VSP-R30 30 m, Ø 5,4 mm, fibre de verre
• Courbe 90° : capacité annoncée ≥ 135 mm
• Tête principale : VSP-H41M Ø 41 mm, 180° / 360°, IP67
• Tête fine (selon pack) : VSP-H25F Ø 25 mm, IP67, FOV > 120°
• Localisation : émetteur 512 Hz
• Enregistrement : photos/vidéos sur carte SD

FDS Pro : un conseil sérieux, orienté terrain (et un suivi après achat)

Un système d’inspection n’est efficace que s’il est adapté à vos réseaux : diamètre, coudes, longueur d’accès, besoin de localisation, et niveau d’encrassement.

Chez FDS Pro, on ne se contente pas d’aligner des caractéristiques : on vous aide à sécuriser le choix (configuration du pack, têtes incluses, émetteur 512 Hz, accessoires utiles) pour éviter les mauvaises surprises sur chantier.

Donnez-nous votre contexte (Ø le plus fréquent, courbes, type de conduites, objectif : diagnostic / intervention) : on vous répond avec un devis clair et des recommandations concrètes.
